톡톡캣폴V4 조립설명서

* 원목캣폴V3 -> 톡톡캣폴V4 변경사항

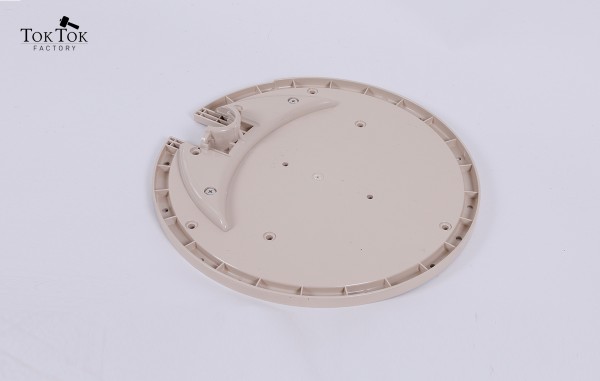

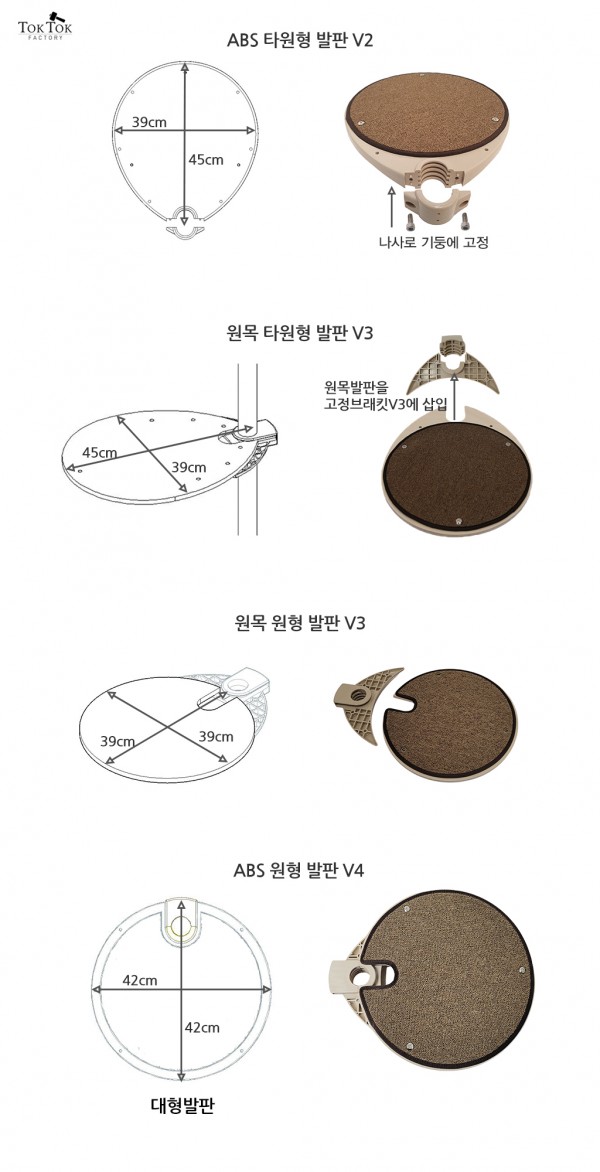

1. 발판 : 타원형 원목발판 -> 원형 ABS발판 으로 변경 , 조립시 나사는 변경사항 없습니다.

발판 설치 시 사진과 같이 평평한 쪽이 아래쪽으로 향하게 설치합니다.

2. 하우스 : 타원형 원목하우스 -> 원형 ABS하우스 으로 변경

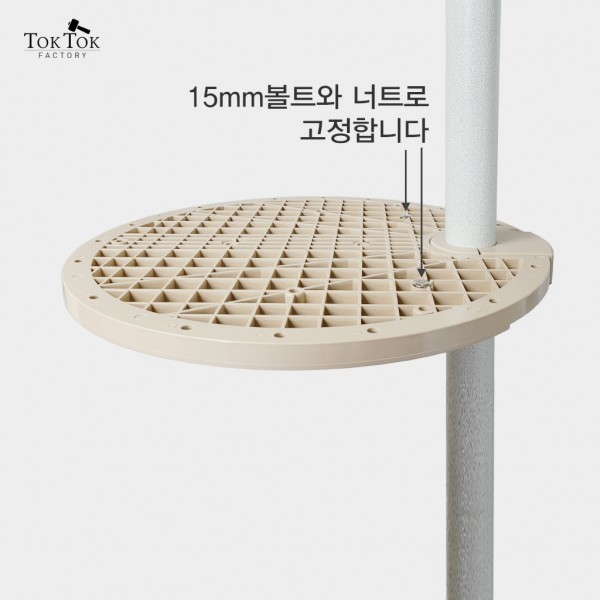

   하우스 기둥 조립 시 25mm볼트 대신 15mm 볼트로 연결합니다.

   하우스 기둥 설치 위치는 발판 위에 적혀있는 숫자에 설치하시면 됩니다. 알파벳이 적혀있는 위치에는 설치하지 않습니다.

   예) 1~6번 위치에 하우스기둥 설치 또는 2~7번 위치에 하우스기둥 설치

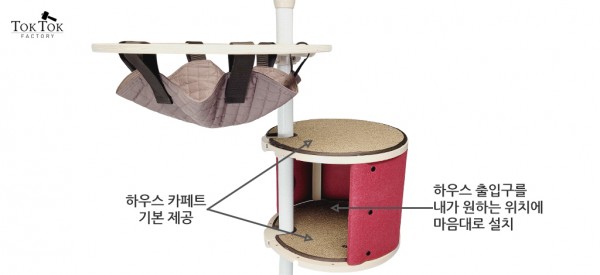

   하우스 천장에는 발판 카페트를 설치하고 안쪽은 작은 카페트를 설치합니다.

* 나머지는 기존 V3와 동일하게 조립하시면 됩니다.

1. 설치관련 주의사항

본 제품은 육각/십자드라이버가 포함되어 별도로 공구가 필요하지는 않습니다

조립할 나사가 많아서 전동드라이버와 전용 육각렌치 드라이버를 사용하시면 편리하게 조립하실 수 있습니다

조립 시 나사에 손이 다칠 수 있으니 꼭 장갑을 착용하시고 조립하시기 바랍니다

2. 기둥 설치

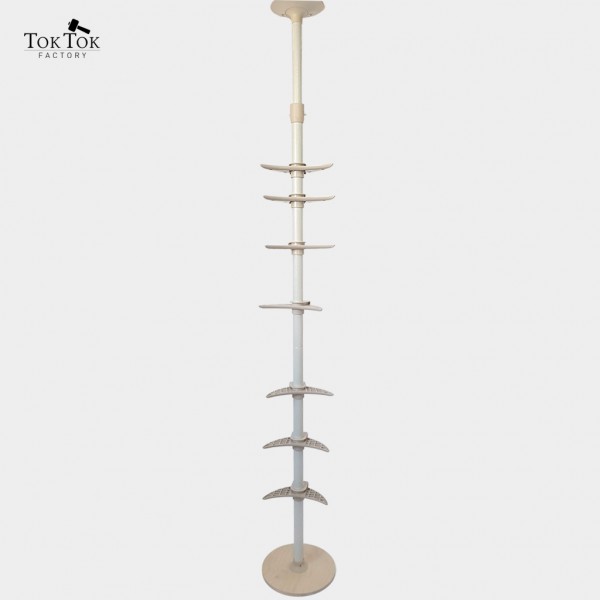

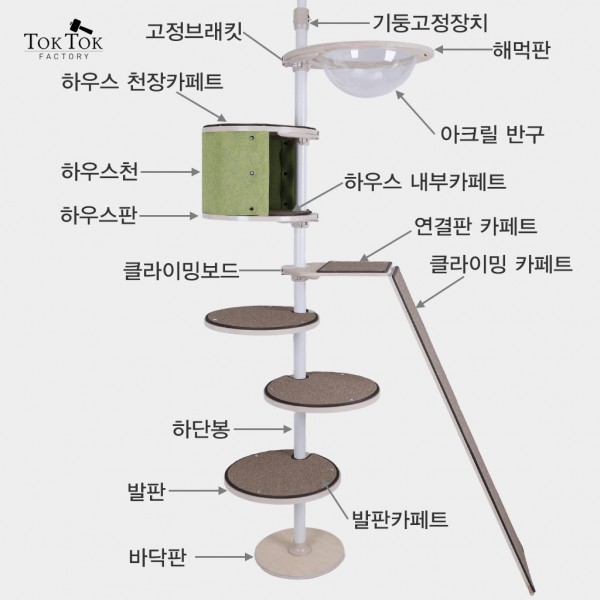

기둥세트는 바닥판-기둥(하단봉-상단봉)-천장판으로 구성되어 있습니다

기둥 설치에 대한 자세한 내용은 아래 "기둥 설치하기" 바로가기를 눌러 주세요



=> "기둥 설치하기" 바로가기 (여기를 눌러주세요)

3. 고정브래킷 설치

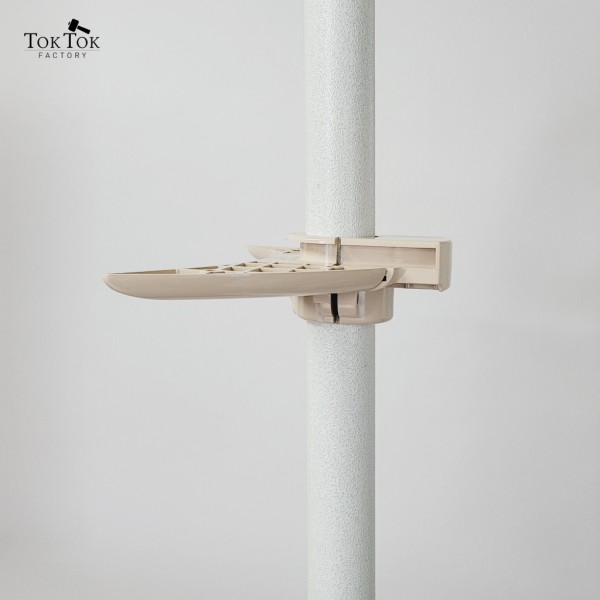

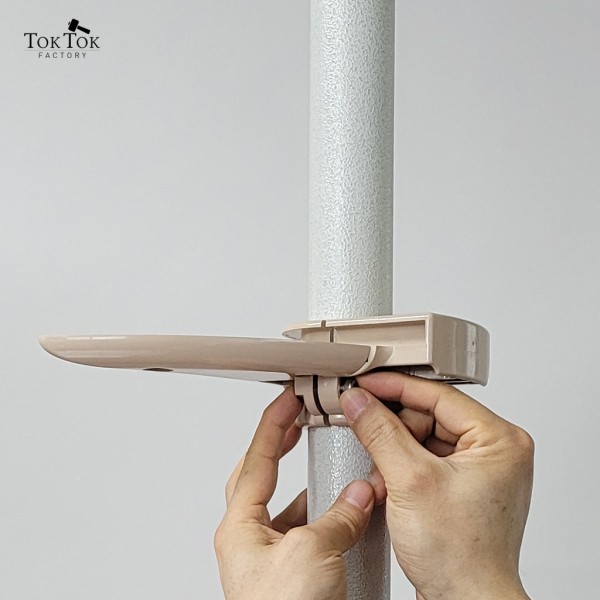

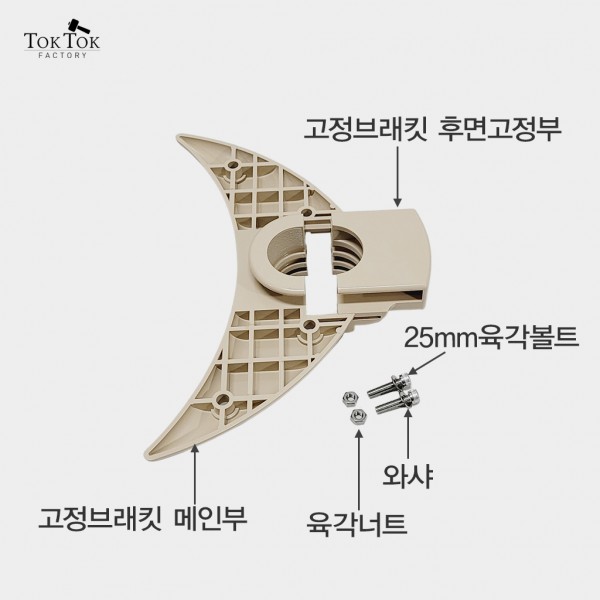

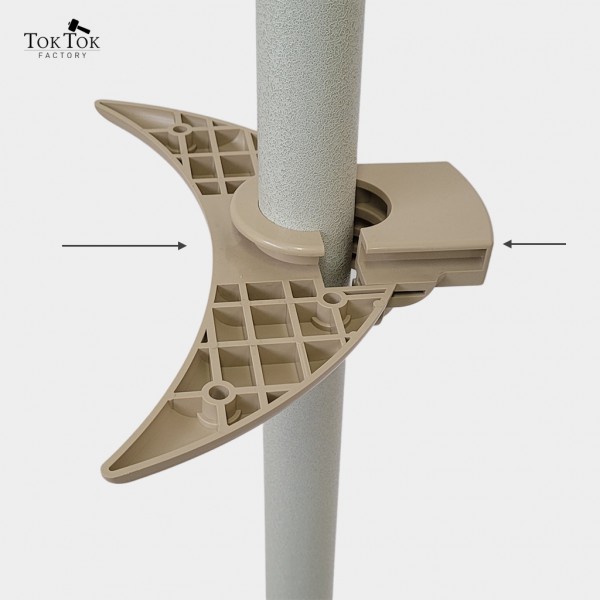

고정브래킷을 기둥에 설치하기 위해 고정브래킷 메인부와 후면고정부를 기둥 외부에서 손으로 눌러줍니다.



손으로 고정브래킷 아래 구멍에 25mm육각볼트에 와샤를 끼우고 육각너트로 임시 고정을 합니다.

이때 육각볼트를 완전히 조이지 않으시면 발판을 고정브래킷에 설치하기 용이합니다.



고정브래킷을 모두 기둥에 설치합니다.

이때 모든 고정브래킷은 육각볼트로 임시 고정한 상태로 두고, 발판을 고정한 후에 완전히 조여줍니다.

* 주의 : 육각볼트와 육각너트는 우선 손으로 돌려서 고정하고, 모두 완전히 조립한 후에 육각렌치로 고정합니다.

   이때 육각렌치로 너무 쎄게 조이시면 브래킷이 파손될 수 있으니 적당한 힘으로 돌려주세요.

4. 발판V4 설치

위에서 설명한 “고정브래킷 설치”에 따라 고정브래킷를 원하는 기둥 위치에 설치합니다.

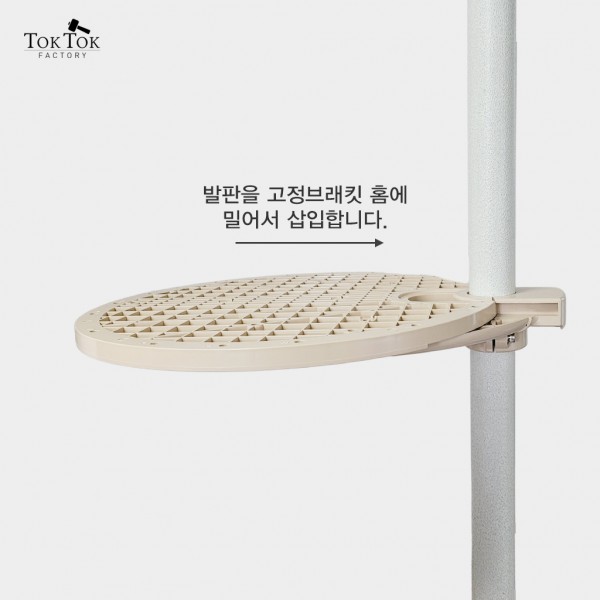

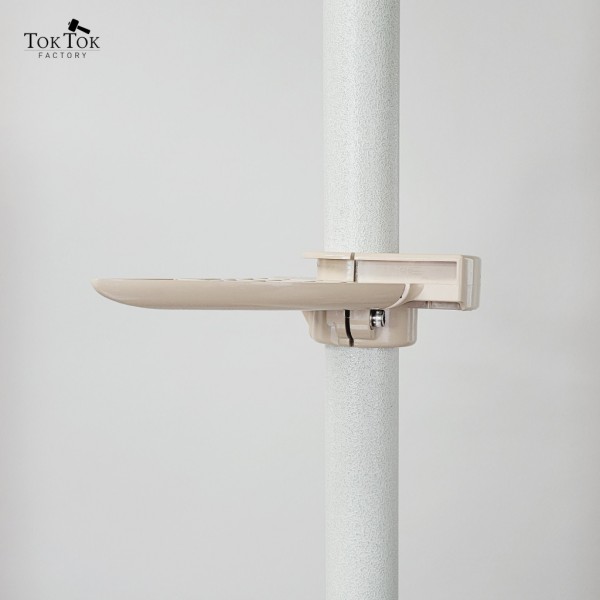

고정브래킷에 발판V4을 삽입하고 연결너트(15mm)와 십자볼트(15mm)로 고정브래킷에 발판을 고정합니다.

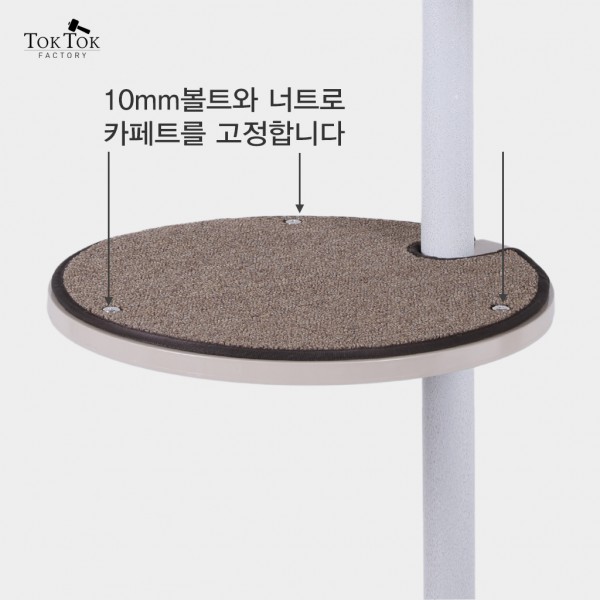

원형카페트41U를 발판에 연결너트(15mm)와 십자볼트(10mm)로 고정합니다

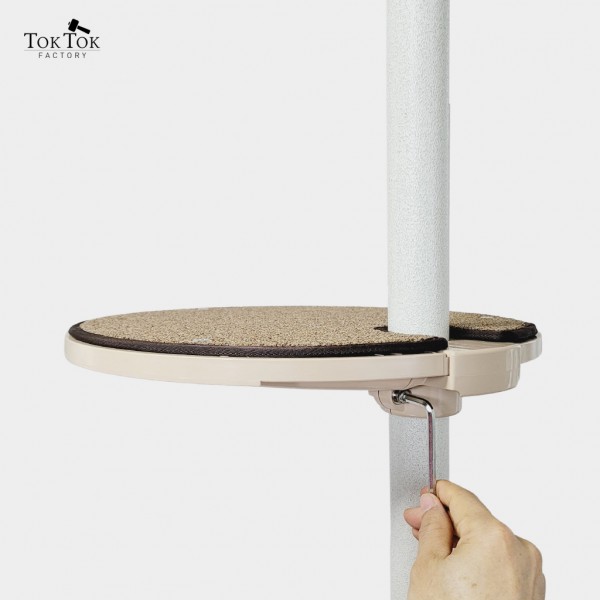

발판의 위치를 정한 후에 고정브래킷 아래 25mm육각볼트를 완전히 조여서 고정합니다.

* 주의 : 육각렌치로 너무 쎄게 조이시면 브래킷이 파손될 수 있으니 적당한 힘으로 돌려주세요.

5. 해먹 설치

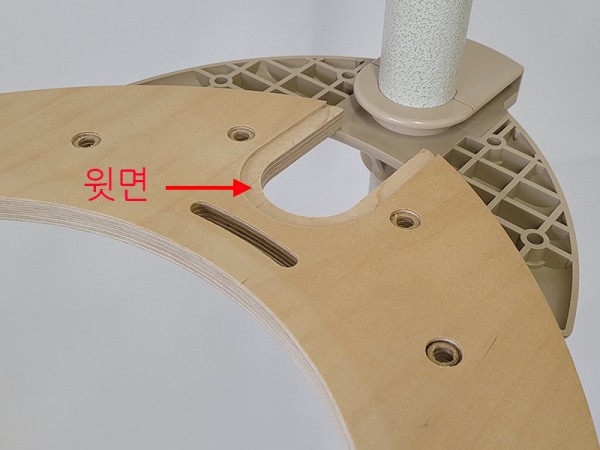

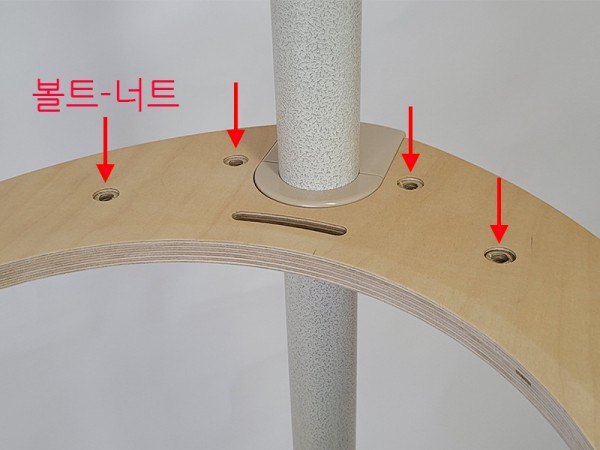

해먹판을 고정브래킷에 삽입합니다. 이때 해먹판의 연결홈이 있는 부분이 위로 향하게 합니다.

(해먹판을 삽입할 때 들어가지 않으면 고정브래킷V3의 아래 육각볼트를 조금 풀어주신 후 삽입합니다)

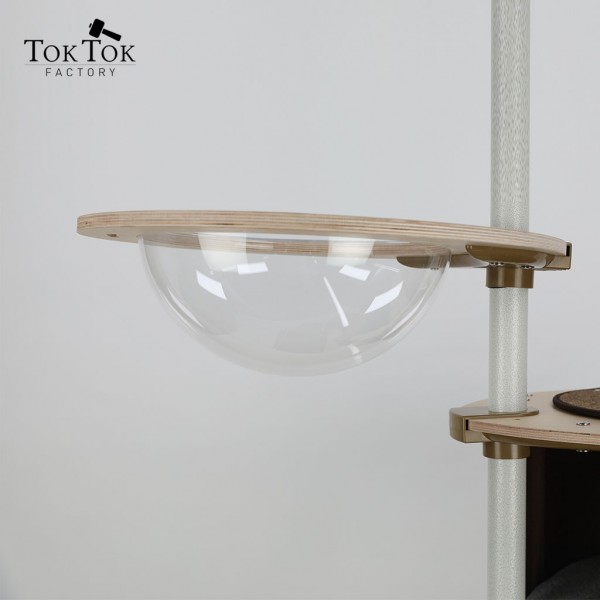

투명해먹이면 아크릴반구를 해먹판 사이에 놓습니다. 아크릴 반구와 해먹판 사이에 특별한 고정장치는 없습니다.

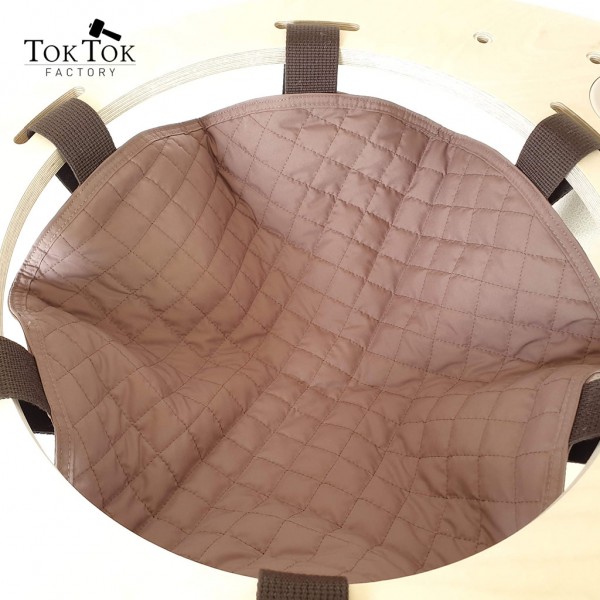

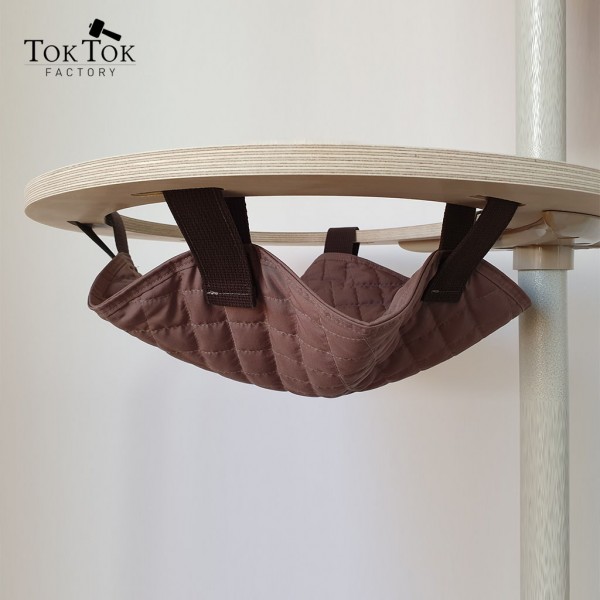

천해먹일때는 해먹천을 사진과 같이 해먹판 안쪽에서 구멍으로 넣은 후에 밸크로로 고정합니다.
