고정브래킷V3 설치법




고정브래킷V3는 다음과 같은 절차로 설치하시면 좋습니다.

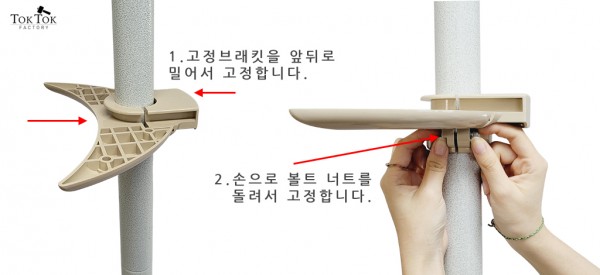

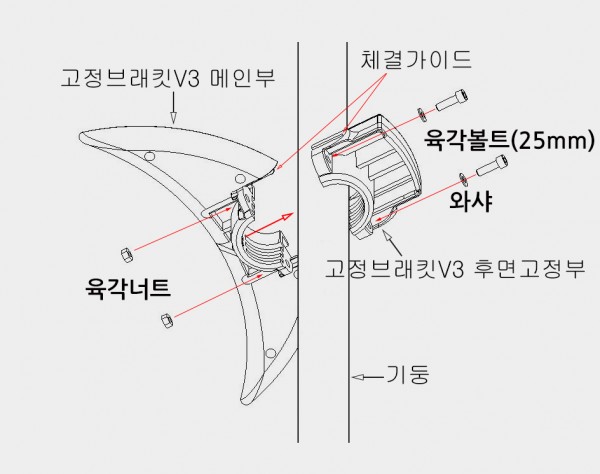

고정브래킷을 우선 손으로 볼트를 돌려서 너트와 같이 고정합니다.

양쪽 모두 볼트, 너트로 임시로 고정을 합니다.

이때 볼트를 육각랜치로 조이지 마시고 손으로 돌리셔야 합니다.

(왜냐하면 볼트와 너트의 나사산을 맞추기 위해서 입니다.)

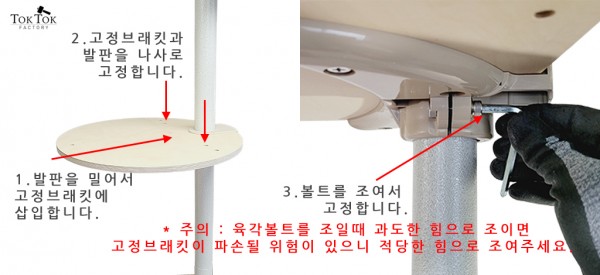

임시로 고정된 고정브래킷에 설치할 발판을 삽입합니다.

그리고 십자너트와 15mm십자볼트로 고정브래킷과 발판을 고정합니다.


마지막으로 고정브래킷 아래 25mm육각볼트를 랜치로 돌려서 고정합니다.

이때 너무 무리한 힘으로 돌리면 플라스틱이 파손될 수 있으니 적당한 힘으로 고정합니다.

(*주의 : 육각볼트를 랜치로 돌릴때 힘이들어가면 나사산이 맞지 않은 경우이니 풀어서 나사산을 맞추고 다시 돌리시기 바랍니다.)


* 고정브래킷V3는 고무오링을 사용하지 않습니다.


* 발판은 사람의 힘으로 돌리면 돌아가게 되어 있습니다.

발판을 손으로 잡고 적은 힘으로 돌렸을때 고정된 느낌이 나면 그때가 최적의 상태입니다.
