톡톡캣폴V4 조립설명서





1. 조립관련 주의사항

본 제품은 십자드라이버가 포함되어 별도로 공구가 필요하지는 않습니다

조립할 나사가 많아서 전동드라이버를 사용하시면 편리하게 조립하실 수 있습니다

조립 시 나사에 손이 다칠 수 있으니 꼭 장갑을 착용하시고 조립하시기 바랍니다



2. 기둥 설치

제일 먼저 기둥을 설치합니다. 기둥이 설치된 후 구매한 구성품을 하나씩 원하는 위치에 설치합니다.

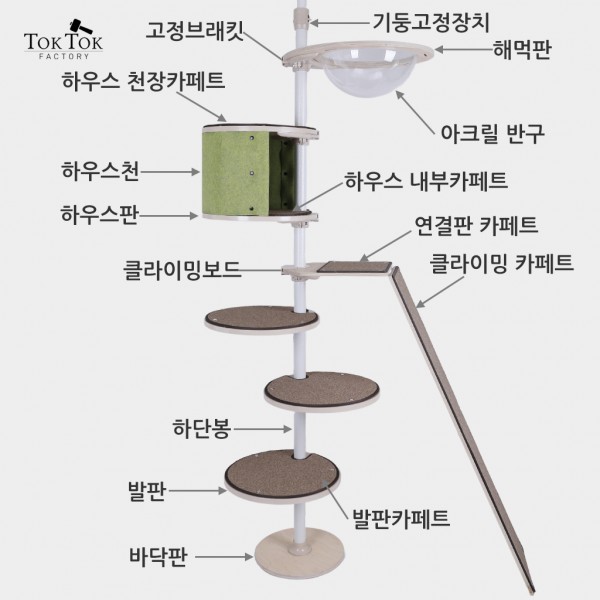

캣폴 기둥은 바닥판-기둥(하단봉-상단봉(상단확장봉))-천장판으로 구성되어 있습니다

기둥 설치에 대한 자세한 내용은 아래 "기둥 설치하기" 바로가기를 눌러 주세요



=> "기둥 설치하기" 바로가기 (여기를 눌러주세요)


3. 조립 시 공통사항

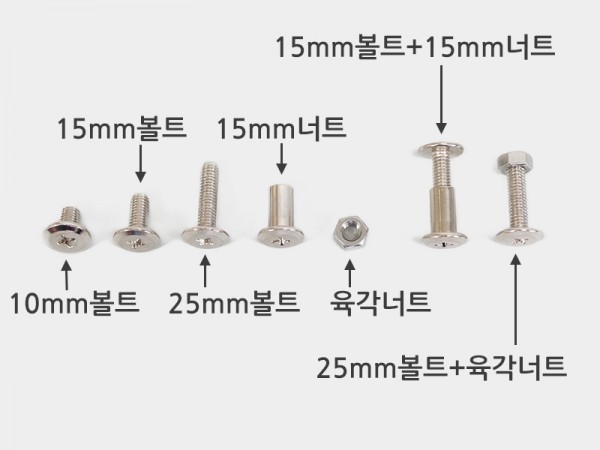

3-1) 아래 첫번째 사진은 볼트와 너트의 명칭입니다. 대략적인 사용처는 아래와 같으며 정확한 사용처는 설명서의 상세내용을 참조해 주세요

        - 10mm볼트 + 15mm너트 : 주로 카페트를 고정하는데 사용합니다

        - 15mm볼트 + 15mm너트 : 주로 고정브래킷과 구성품 (발판, 해먹판 등)을 고정하는데 사용합니다

        - 25mm볼트 + 육각너트 : 고정브래킷 아래쪽 구멍을 이용하여 기둥에 고정하는데 사용합니다

        - 15mm볼트 : 하우스 기둥을 고정하는데 사용합니다

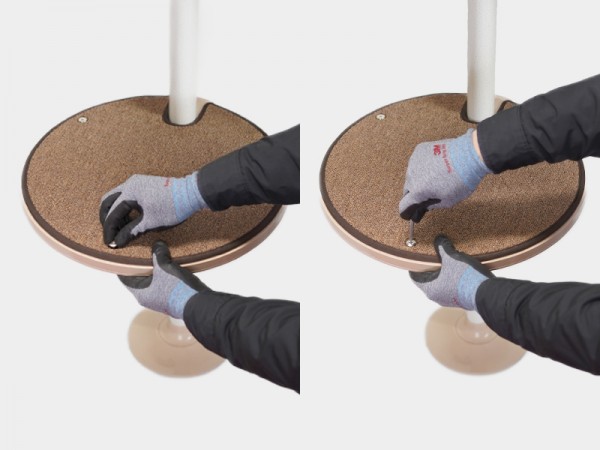

3-2) 아래 두번째 사진과같이 모든 볼트와 너트의 조립은 먼저 손으로 돌려서 임시로 고정하고, 설치할 위치로 이동 후 드라이버로 완전히 조여줍니다

(주의) 나사 조립시에 볼트와 너트의 나사산을 잘 맞춰서 돌려주시기 바랍니다. 나사산이 맞지 않으면 중간에 더 이상 움직이지 않는 경우가 발생하니

          이점 이해하시고 조립해 주세요


3-3) 아래 세번째 사진은 고정브래킷을 기둥에 고정하는 25mm볼트와 육각너트 조립 모양입니다








4. 발판 조립

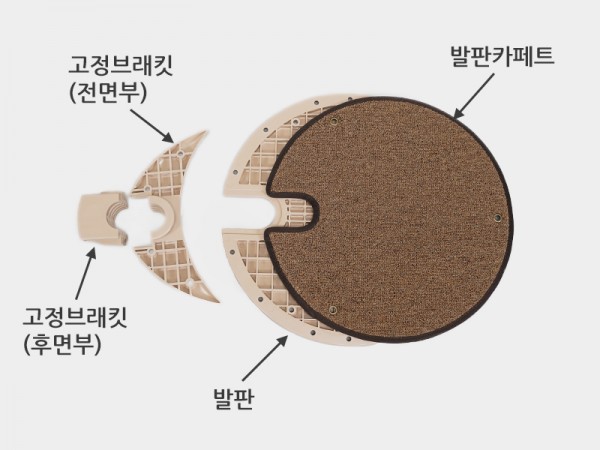

4-1) 고정브래킷 전면부와 발판 조립

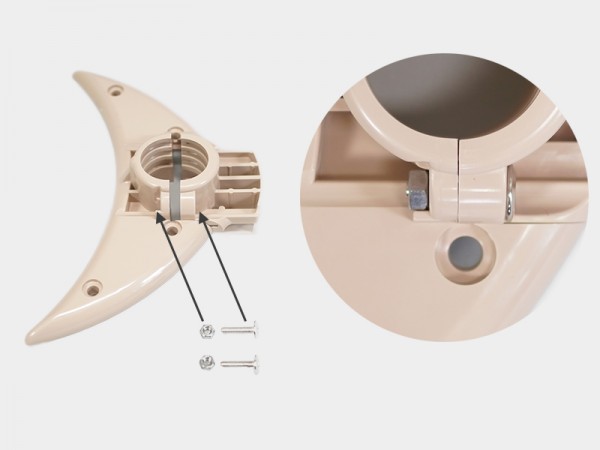

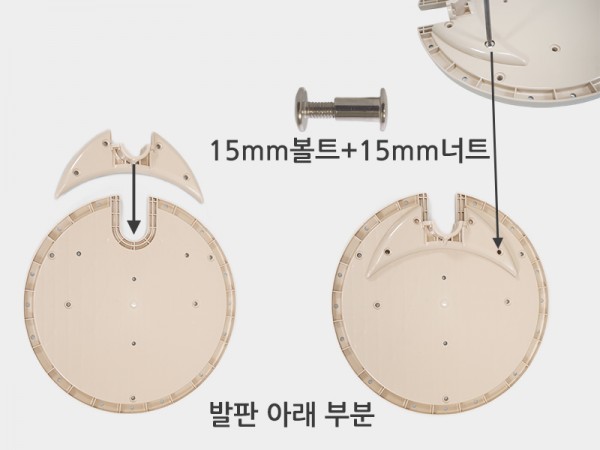

4-1-1) 아래 두번째 사진과 같이 발판에 고정브래킷 전면부를 삽입 후 15mm볼트+15mm너트로 2군데 고정합니다

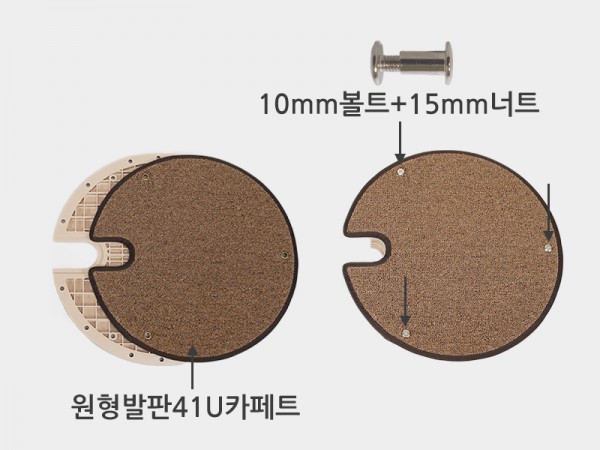

4-1-2) 아래 세번째 사진과 같이 원형발판41U카페트(지름이 41cm)를 10mm볼트+15mm너트로 3군데 고정합니다







4-2) 발판을 기둥에 고정

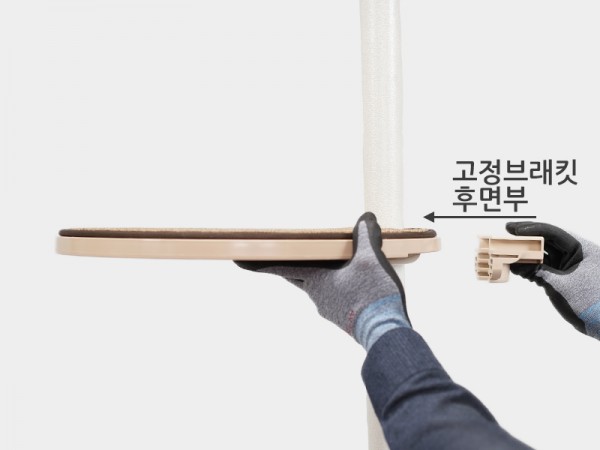

4-2-1) 아래 첫번째 사진과 같이 발판과 고정브래킷 후면부를 기둥 앞뒤로 고정홈에 따라 삽입하고 힘있게 눌러줍니다

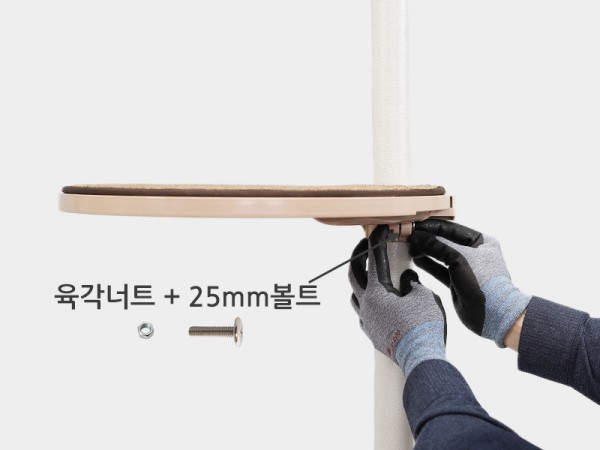

4-2-2) 아래 두번째 사진과 같이 25mm볼트+육각너트로 고정브래킷 아래 2군데 구멍에 삽입하여 고정합니다

           이때 볼트와 너트는 손으로 돌려서 임시로 고정합니다

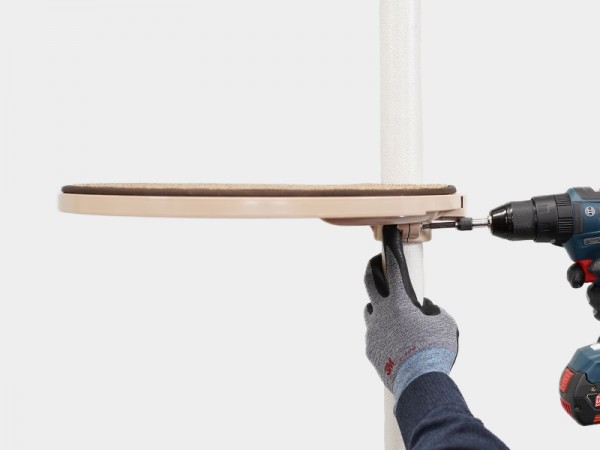

4-2-3) 아래 세번째 사진과 같이 임시로 고정한 발판을 사용할 위치로 이동한 후에 고정브래킷 아래쪽 볼트를 조여서 완전히 고정합니다

(주의) 설치된 발판을 사람의 힘으로 강제로 돌리면 돌아갑니다. 고양이가 사용하는 제품이니 너무 강하게 고정하지 않아도 됩니다.

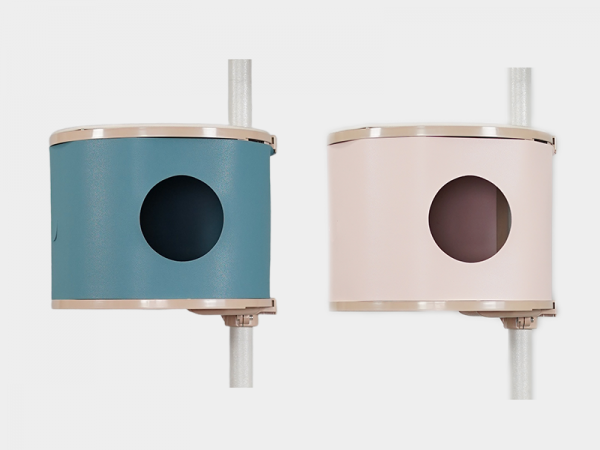

5. 하우스 조립


* 표준 하우스 조립

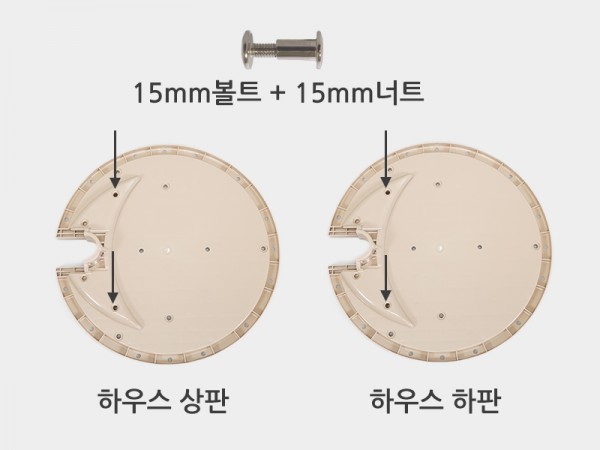

5-1) 아래 첫번째 사진과 같이 (발판 조립 4-1 내용 참조하여) 하우스판 2개에 고정브래킷 전면부를 삽입 후 15mm볼트+15mm너트로 2군데 고정합니다

        하우스판은 발판과 동일하며 하우스 상판과 하판도 동일합니다

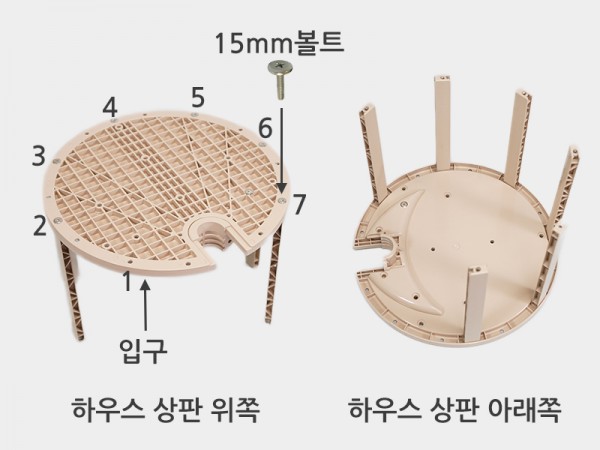

5-2) 하우스 상판에 하우스 기둥 6개를 15mm 볼트로 고정합니다. 이때 하우스판 가장자리 구멍에 1~7번까지 번호가  표시되어 있는데, 아래 두번째 사진 같이

        입구를 1번으로 할 경우 하우스 기둥은 2번~7번까지 설치하고, 하우스 입구를 7번으로 할 경우 하우스 기둥은 1번~6번에 설치하시면 됩니다

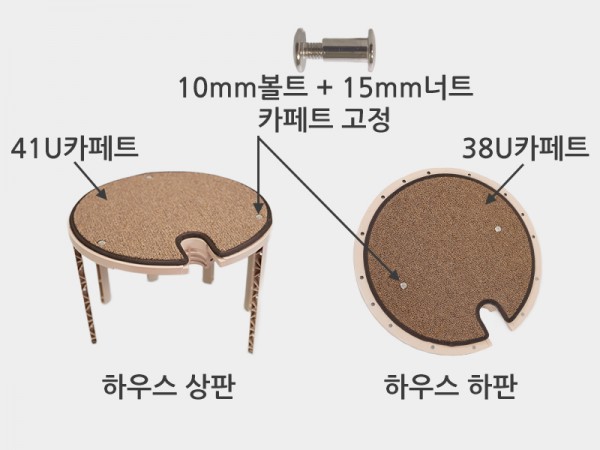

5-3) 아래 세번째 사진과 같이 하우스 상판에는 원형발판41U카페트를,  하판에는 하우스내부38U카페트를 10mm볼트 + 15mm너트로 고정합니다

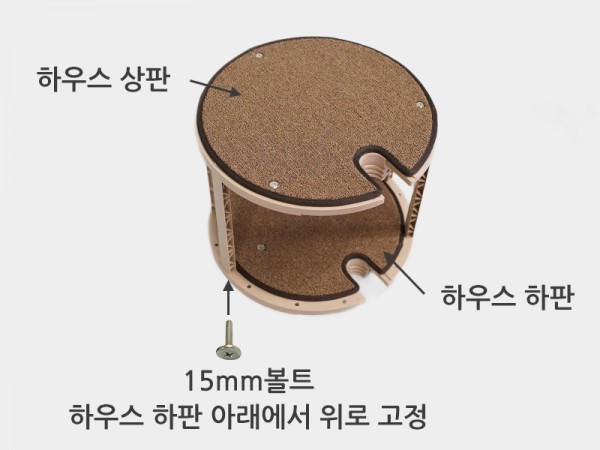

5-4) 아래 첫번째 사진과 같이 기둥이 조립된 하우스 상판에 하우스 하판을 아래쪽에서 15mm볼트 6개로 고정합니다

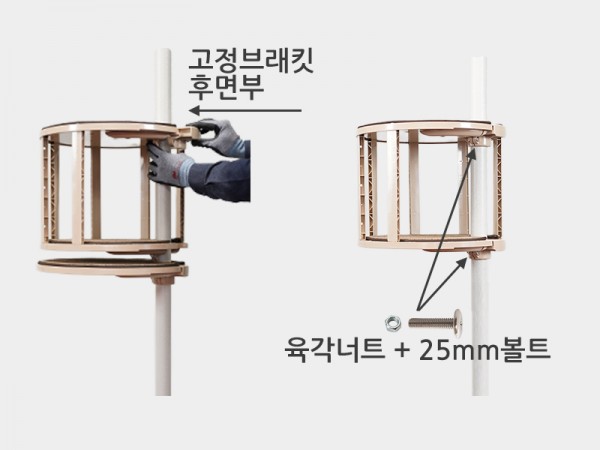

5-5) 아래 두번째 사진과 같이 (발판 조립 4-2 내용 참조하여) 고정브래킷 후면부 2개를 하우스 상판과 하판에 기둥 앞뒤로 강하게 누르고

        25mm볼트+육각너트로 고정브래킷 아래 2군데 구멍에 삽입하여 임시로 고정합니다

        하우스를 원하는 위치에 이동한 후 고정브래킷 아래의 25mm볼트를 완전히 조여서 고정합니다

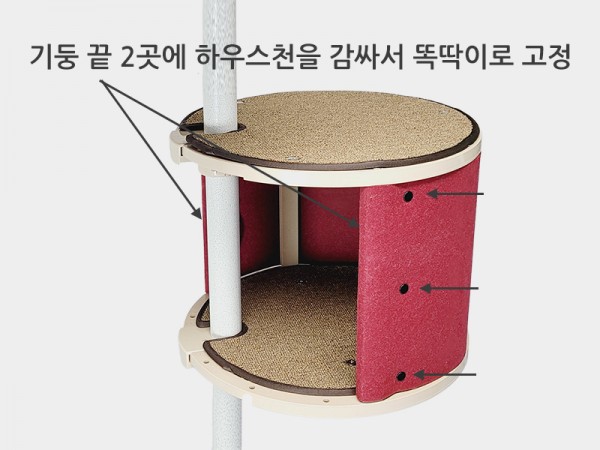

5-6) 아래 세번째 사진과 같이 하우스천을 하우스 기둥 외곽에 둘러서 똑딱이 단추를 이용하여 앞뒤로 고정합니다.







* 숨숨집 하우스 조립


숨숨집 하우스 설치는 기둥 설치하는 방법만 다르고 나머지는 표준 하우스와 동일합니다.

아래 내용 이외의 항목은  표준 하우스 설치 방법과 동일하게 설치해 주세요

5-7) 숨숨집 하우스는 표준 하우스 보다 기둥이 2개 더 많은 8개입니다

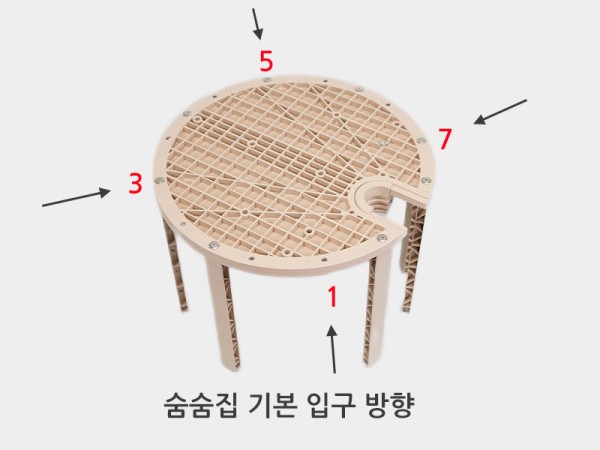

        숨숨집 하우스의 입구는 아래 첫번째 사진과 같이 1번, 3번, 5번, 7번으로 정할 수 있습니다

        숨숨집 하우스의 입구를 1번, 3번, 5번, 7번 이외의 다른 방향으로 정하시려면 아래 내용을 참조하여 적당한 위치에 기둥을 설치하시면 됩니다

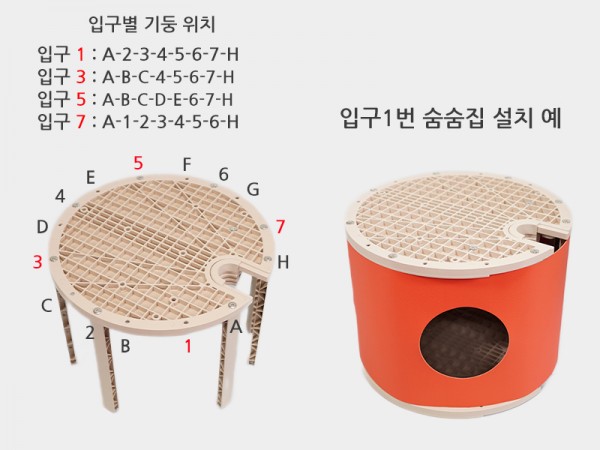

5-8) 숨숨집 입구를 결정 하셨으면, 아래 두번째 사진과 같이 입구에 맞는 위치에 하우스 기둥을 고정합니다

        입구를 1번으로 정하시면, 하우스 기둥 위치는 A-2-3-4-5-6-7-H 에 설치를 하시고, 입구가 3번이면 하우스 기둥을 A-B-C-4-5-6-7-H 에 설치하시고,

        입구가 5번이면 하우스 기둥을 A-B-C-D-E-6-7-H 에 설치하시고, 입구가 7번이면 하우스 기둥을 A-1-2-3-4-5-6-H 에 설치하시면 됩니다

5-9) 하우스천은 하우스 기둥에 둘러서 똑딱이 단추로 뒤에서 고정합니다 숨숨집 하우스천은 회전할 수 있으므로 설치 후 위치를 맞추실 수 있습니다







* V4 이외의 하우스(V2, V3 원목하우스 등)는 ttf.co.kr -> 자료실에 상세 조립설명서가 있으니 홈페이지 자료실을 참조해 주세요.



6. 해먹 조립

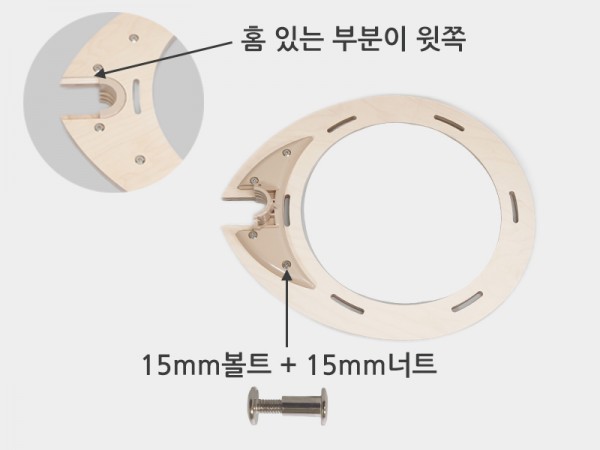

6-1) 아래 첫번째 사진과 같이 (발판 조립 4-1 내용 참조하여) 해먹판에 고정브래킷 전면부를 삽입 후 15mm볼트+15mm너트로 4군데 고정합니다

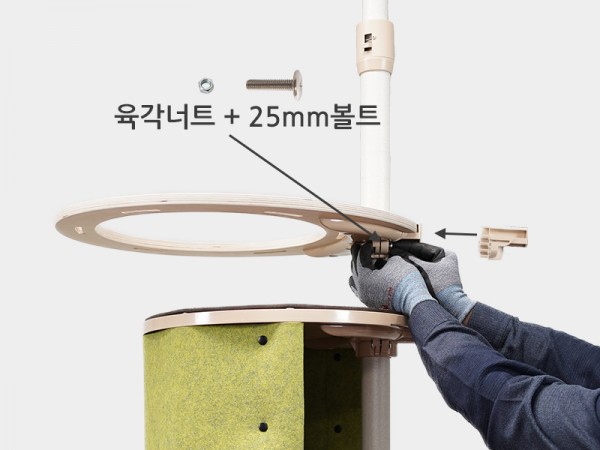

6-2) 아래 두번째 사진과 같이 (발판 조립 4-2 내용 참조하여) 해먹판과 고정브래킷 후면부를 기둥 앞뒤로 삽입하여 힘있게 누른 후에 25mm볼트+육각너트로

        고정브래킷 아래 2군데 구멍에 삽입하여 임시로 고정합니다  이때 볼트는 완전히 조이지 않고  손으로 돌려서 임시로 고정합니다

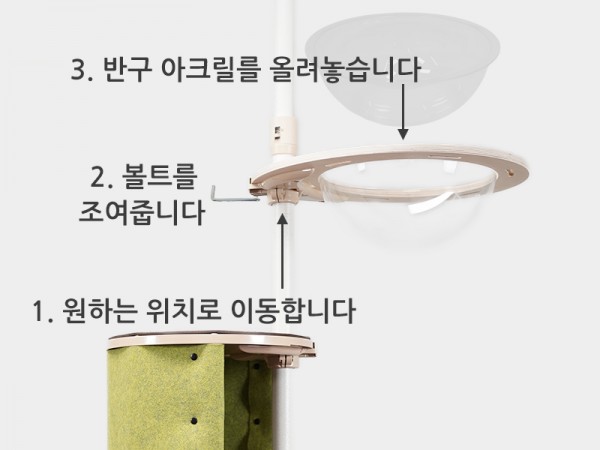

6-3) 아래 세번째 사진과 같이 해먹판을 설치할 위치로 이동한 후에 고정브래킷 아래쪽 25mm볼트를 완전히 조인 후 반구아크릴를 얹어 놓습니다

        반구 아크릴과 해먹판을 별도로 고정하는 장치는 없습니다 그래도 반구 아크릴은 떨어지지 않으니 안심하고 사용하세요

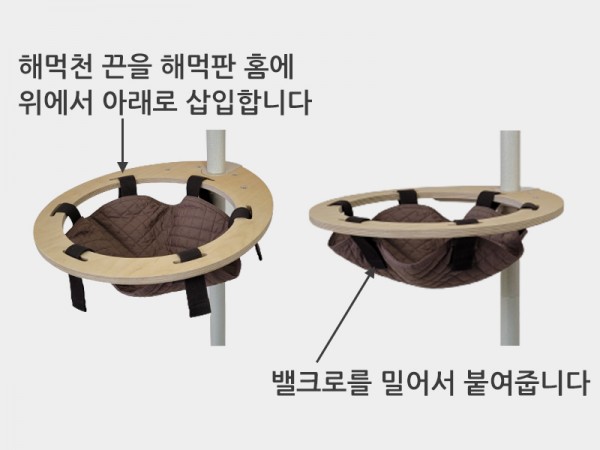

6-4) 천해먹은 아래 네번째 사진과 같이 해먹천 끈을 해먹판 홈에 위에서 아래로 넣고 해먹천 아래에 붙여있는 밸크로로 고정합니다.







7. 클라이밍보드 조립

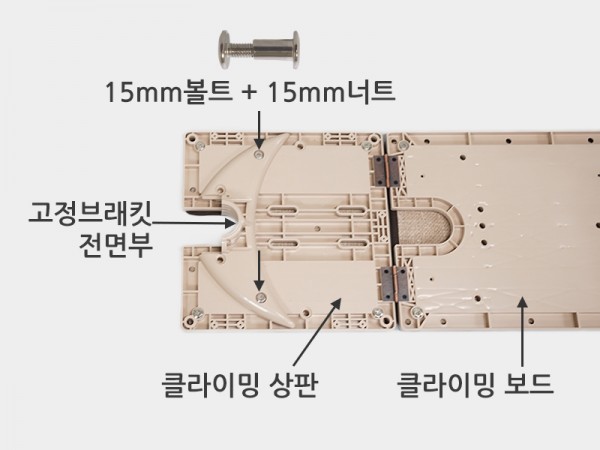

7-1) 아래 첫번째 사진과 같이 (발판 조립 4-1 내용 참조하여) 클라이밍 상판에 고정브래킷 전면부를 삽입 후 15mm볼트+15mm너트로 2군데 고정합니다

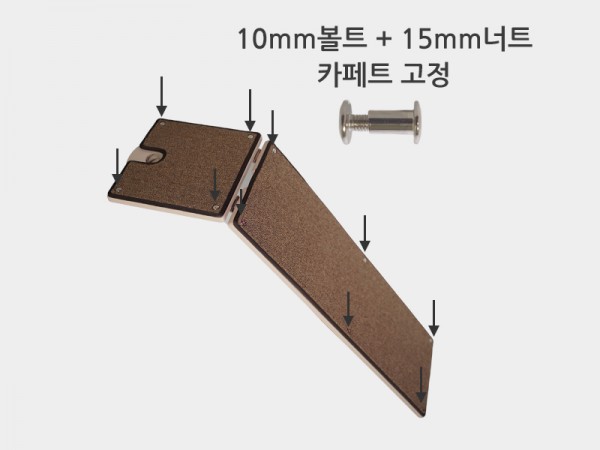

7-2) 아래 두번째 사진과 같이 클라이밍 상판과 클라이밍 보드에 카페트를 올려놓고 10mm볼트 + 15mm너트로 고정합니다.

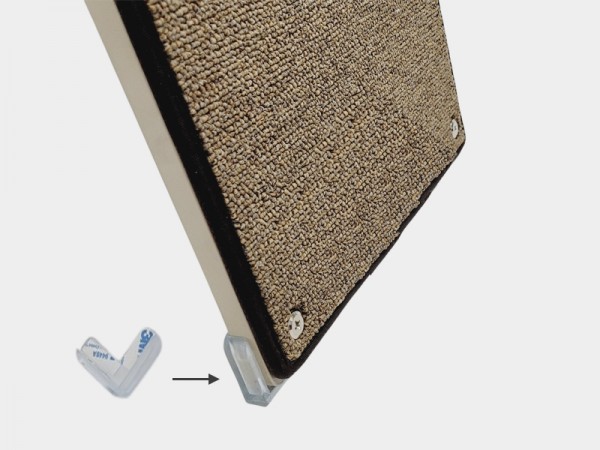

7-3) 아래 세번째 사진과 같이 클라이밍 보드 바닥 양쪽 끝에 “ㄱ”자 모양의 미끄럼방지 고무를 붙입니다

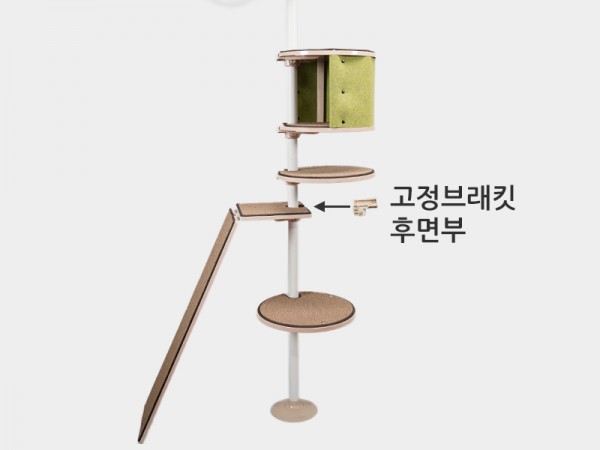

7-4) 아래 첫번째 사진과 같이 (발판 조립 4-2 내용 참조하여) 클라이밍 상판과 고정브래킷 후면부를 기둥 앞뒤로 고정홈에 따라 삽입하여  누르고

        25mm볼트+육각너트로 고정브래킷 아래 2군데 구멍에 삽입하여 임시로 고정합니다

7-5) 아래 두번째 사진과 같이 클라이밍 보드를 원하는 위치에 이동한 후 고정브래킷 아래의 25mm볼트를 드라이버로 완전히 조여서 고정합니다
