톡톡 캣트리 조립설명서




1. 설치관련 주의사항

본 제품은 육각/십자드라이버가 포함되어 별도로 공구가 필요하지는 않습니다

조립할 나사가 많아서 전동드라이버전용 육각렌치 드라이버를 사용하시면 편리하게 조립하실 수 있습니다

조립 시 나사에 손이 다칠 수 있으니 꼭 장갑을 착용하시고 조립하시기 바랍니다


2. 기둥 설치

기둥세트는 바닥판-기둥(하단봉-상단봉)-천장판으로 구성되어 있습니다

기둥 설치에 대한 자세한 내용은 아래 "기둥 설치하기" 바로가기를 눌러 주세요



=> "기둥 설치하기" 바로가기






3. 캣트리 설치

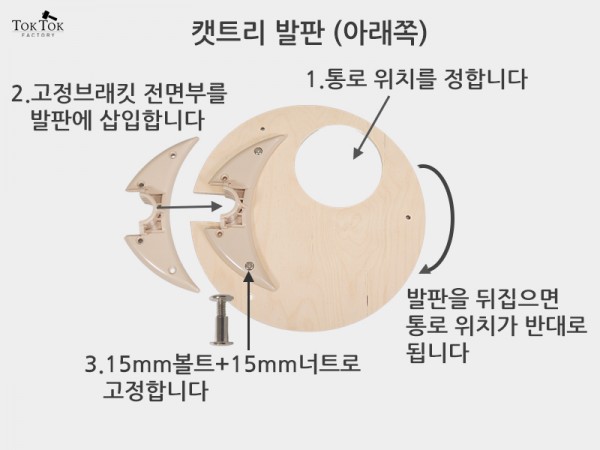

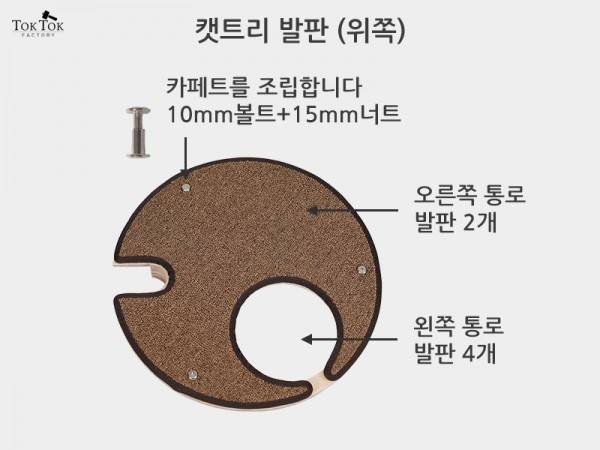

1) 캣트리 발판 조립


캣트리 발판 아래 부분에 고정브래킷의 앞부분을 15mm십자볼트와 15mm십자너트로 고정합니다

그리고 발판카페트41U를 10mm십자볼트와 15mm십자너트로 고정합니다

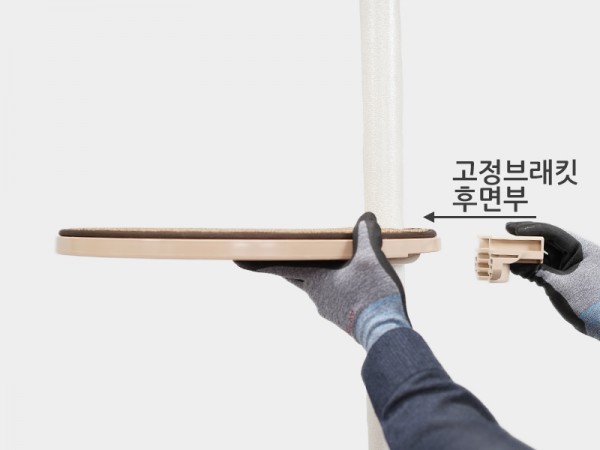

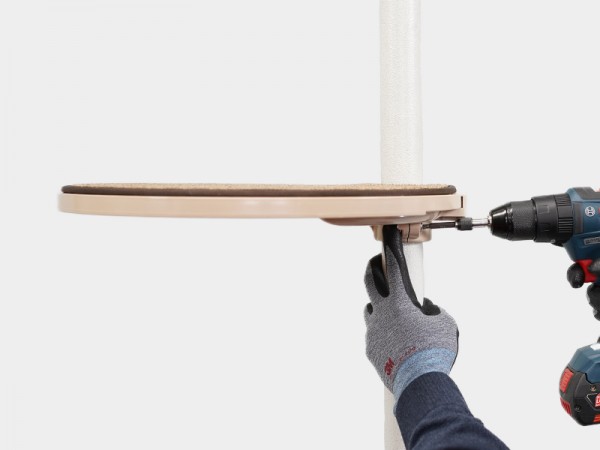

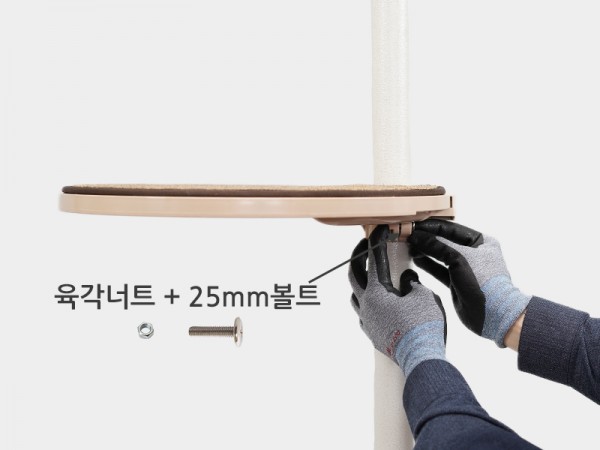

아래 세번째 사진처럼 고정브래킷 뒷부분과 발판을 기둥 앞뒤로 끼워서 고정브래킷 아래 연결홈에 25mm육각볼트와 와샤, 육각너트로 고정합니다.





* 주의 : 육각렌치볼트를 조일때 너무 세게 조이시면 고정브래킷이 파손될 수 있으니 적당한 힘으로 조여주세요.



2) 하단 캣트리 설치

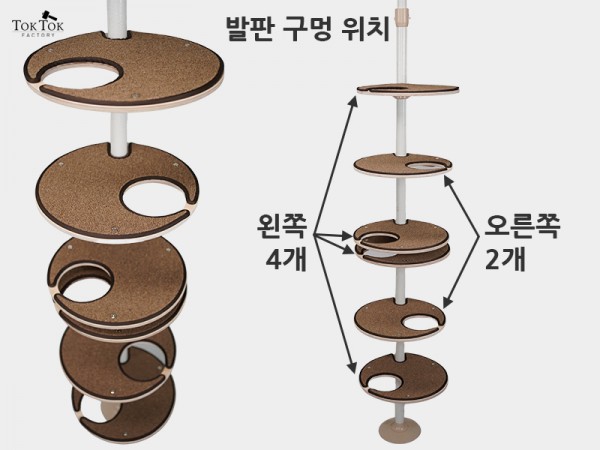

하단 캣트리는 발판 3개가 필요합니다

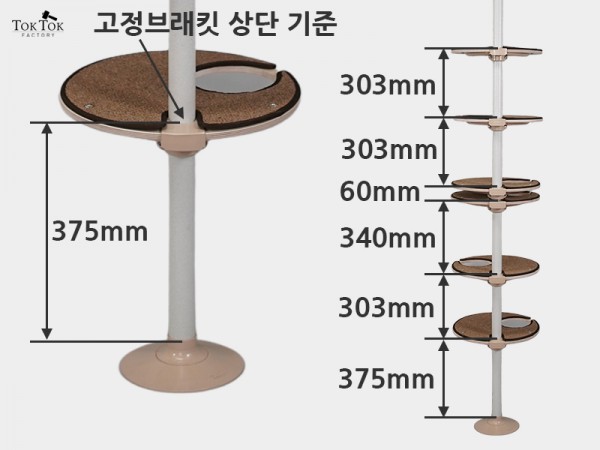

바닥판 브래킷 상단에서부터 375mm 위치에 연필로 표시를 하고, 발판 고정브래킷 위쪽이 연필로 표시한

부분에 위치하도록 설치합니다

그리고 2번째 발판은 1번째 발판에서 부터 303mm 위에 고정브래킷 위쪽이 위치 하도록 설치합니다

3번째 발판은 2번째 발판과 같이 303mm 위에 고정브래킷 위쪽이 위치 하도록 설치합니다

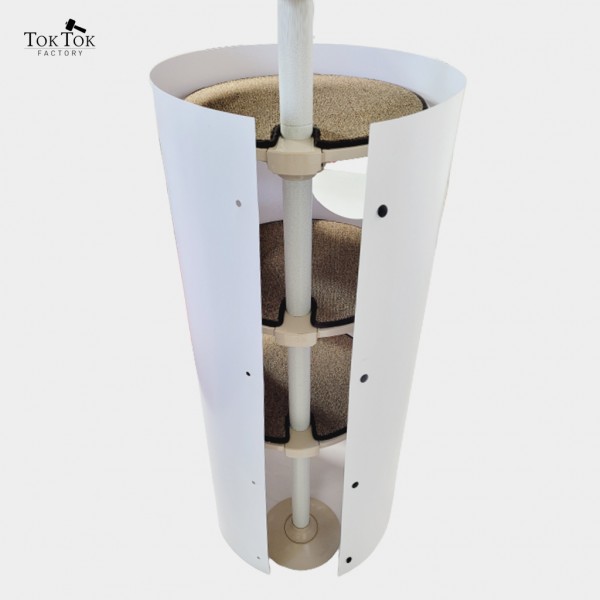

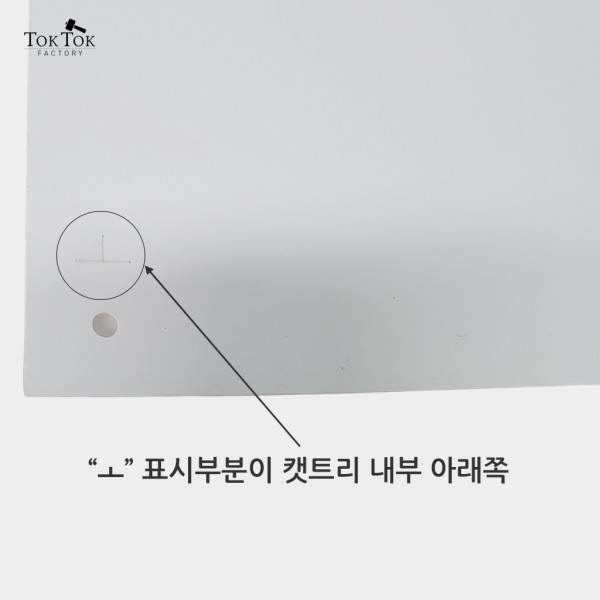

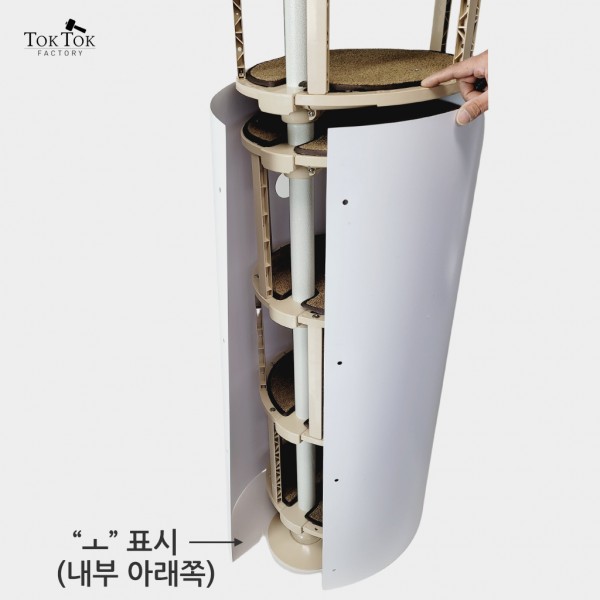

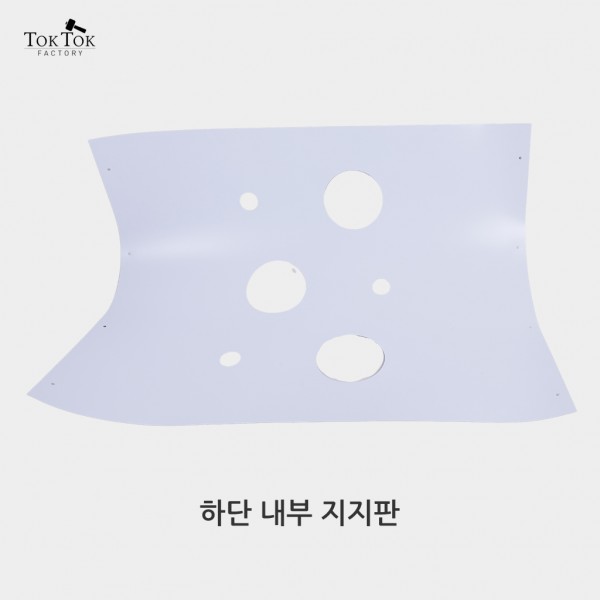

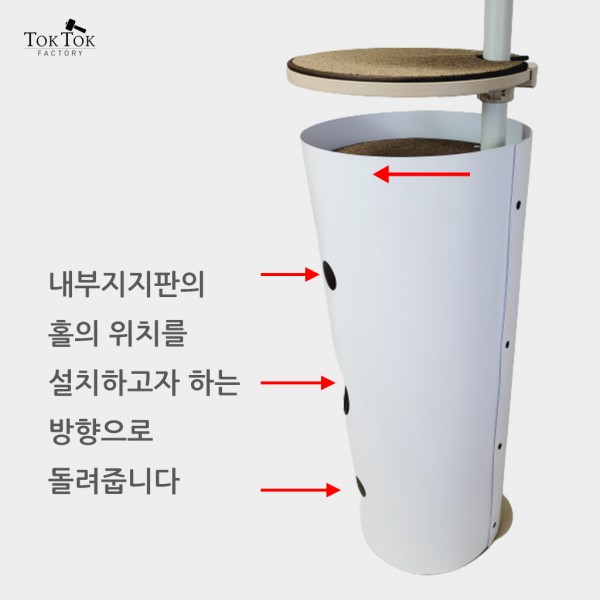

아래 사진과 같이 하단 내부 지지판“ㅗ” 표시가 되어 있는 부분이 캣트리 안쪽 아래쪽으로 향하게 하고

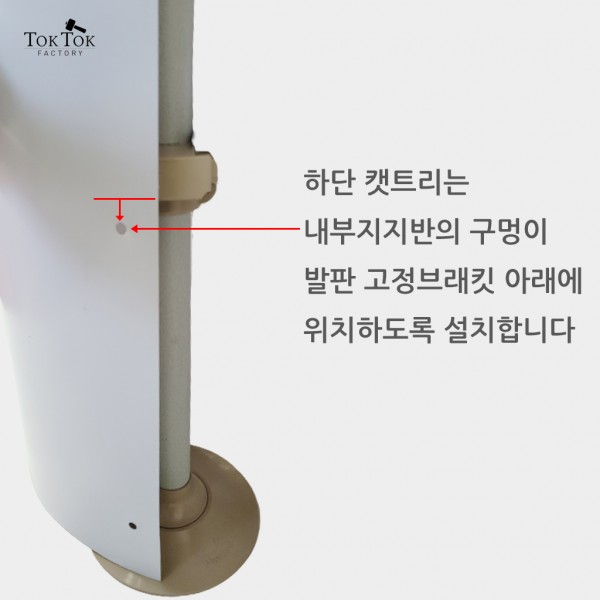

아래 4번째 사진과 같이 내부지지판의 결합 구멍이 발판의 아래쪽에 위치하게 하고,

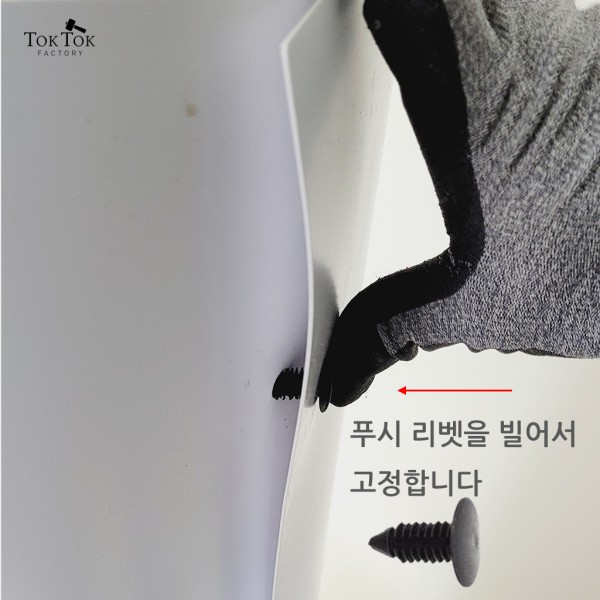

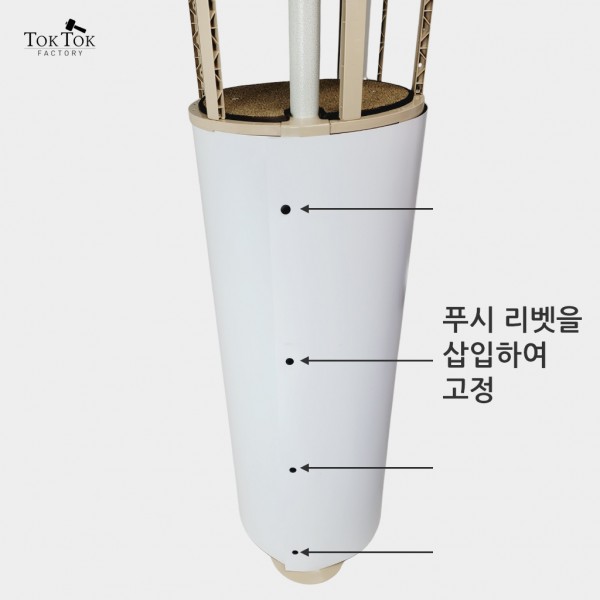

내부지지판을 발판에 두른 후에 푸시 리벳을 이용하여 홀에 삽입하여 고정합니다

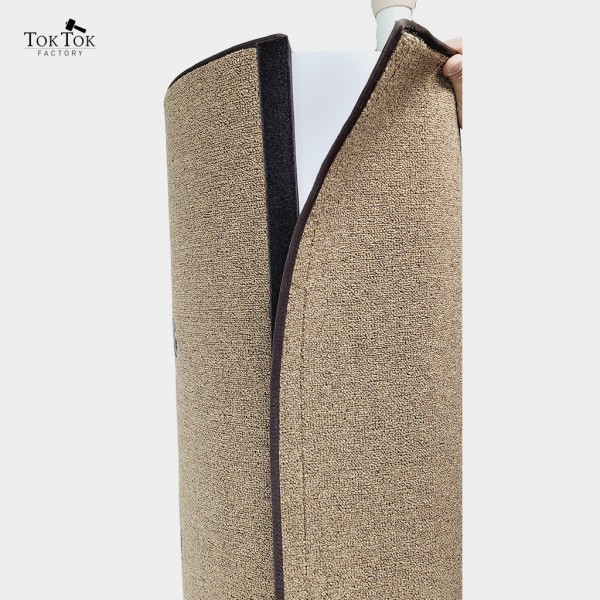

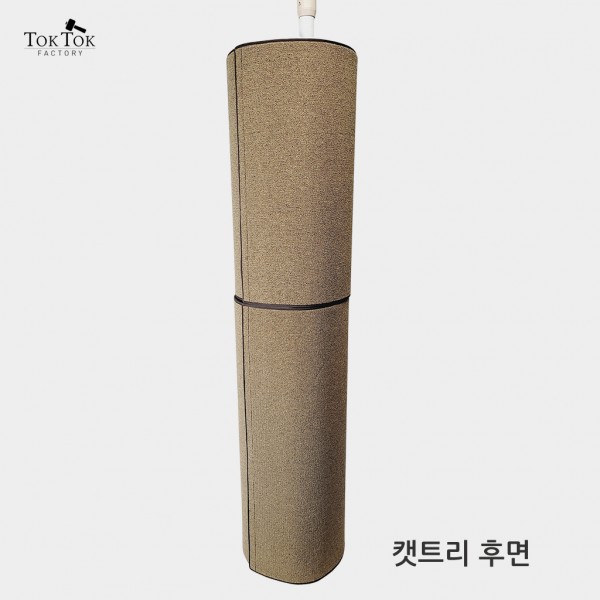

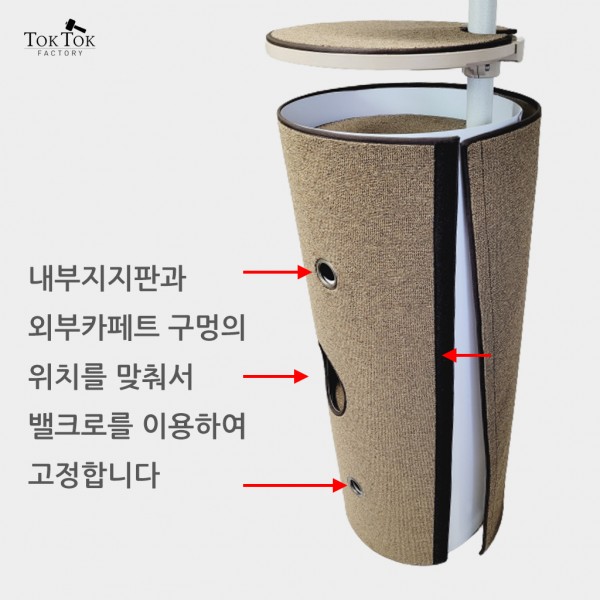

외부 카페트를 내부지지판의 출입구 구멍 위치에 맞춰 밸크로를 이용해서 고정합니다




























2) 상단 캣트리 설치


상단 캣트리는 발판 3개가 필요합니다

아래 첫번째 사진과 같이 하단캣트리 외부 카페트 상단발판 아래부분과 같은 위치에 있도록 설치합니다

그리고 2번째 발판은 1번째 발판에서 부터 303mm 위에 고정브래킷 위쪽이 위치 하도록 설치합니다

3번째 발판은 2번째 발판과 같이 303mm 위에 고정브래킷 위쪽이 위치 하도록 설치합니다

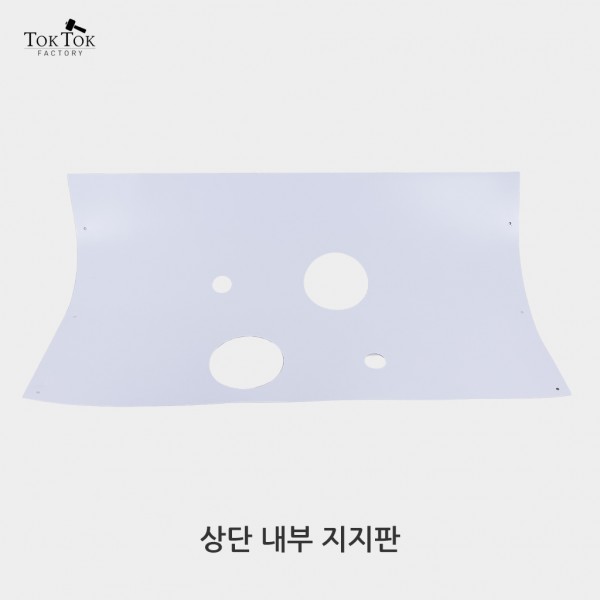

하단 캣트리와 같이 내부 지지판에 “ㅗ” 표시가 되어 있는 부분이 캣트리 안쪽 아래쪽으로 향하게 하고

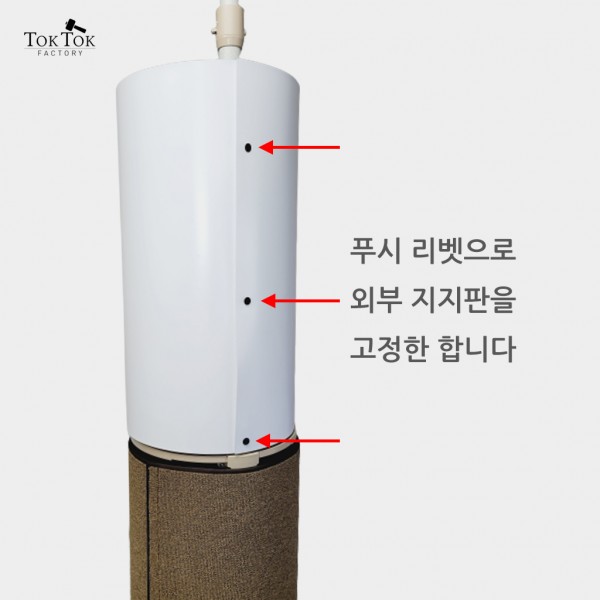

캣트리 발판을 두른 후에 푸시 리벳을 홀에 삽입하여 고정합니다

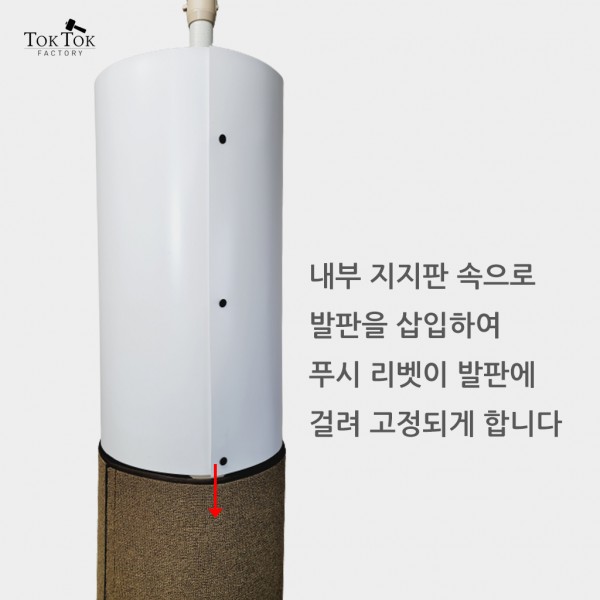

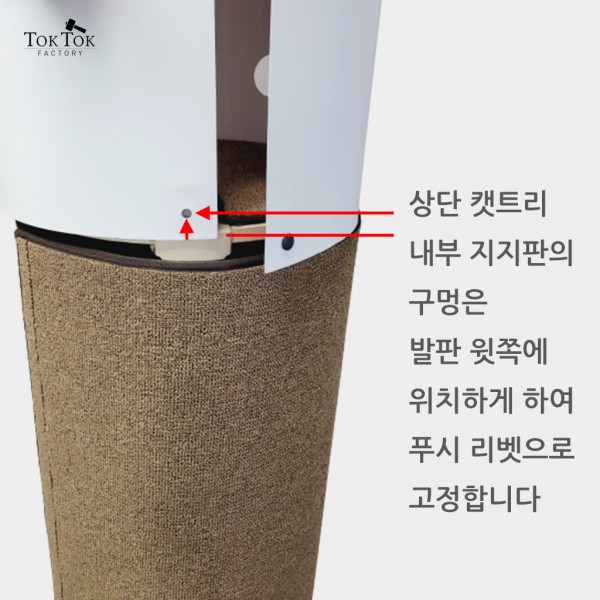

이때 내부지지판 구멍의 위치발판 위에 위치하게 설치합니다. 그리고 내부지지판을 아래로 내려서

발판이 내부지지판 속으로 들어가도록 합니다. 그러면 푸시리벳이 발판에 걸려 고정됩니다

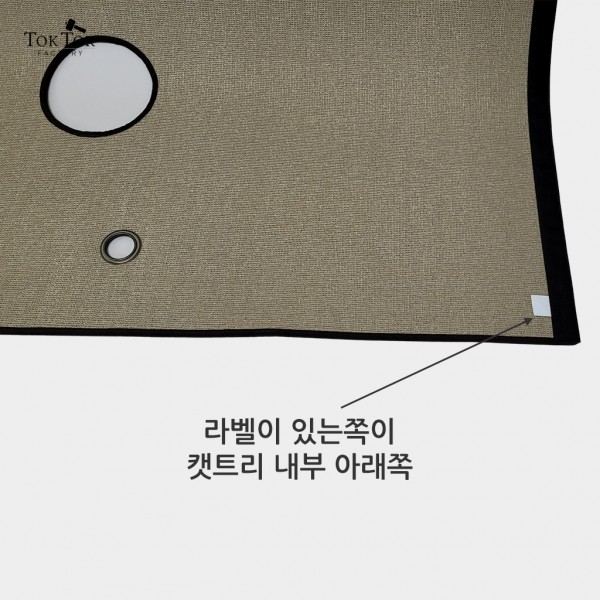

하단 캣트리와 같이 카페트 안쪽에 흰색 라벨이 있는 위치가 캣트리 안쪽 아래쪽입니다

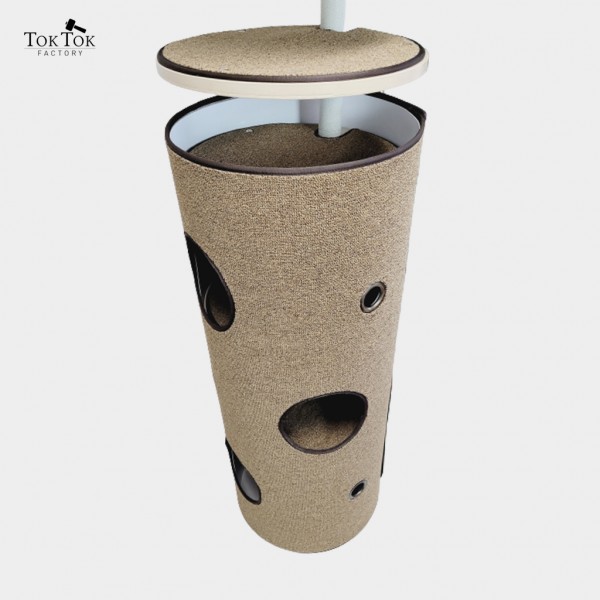

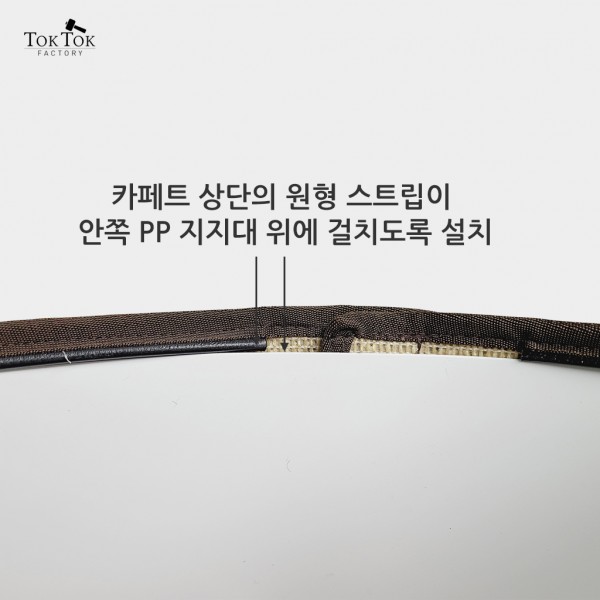

아래 두번째 사진과 같이, 외부 카페트 위쪽 플라스틱 스트립내부 지지판 위에 걸치도록 설치합니다

플라스틱 스트립이 내부 지지판에 걸치지 않으면 카페트가 아래로 내려갑니다

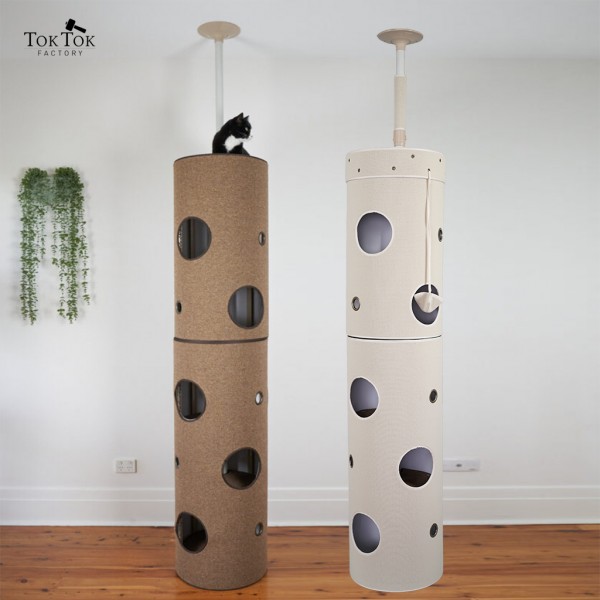

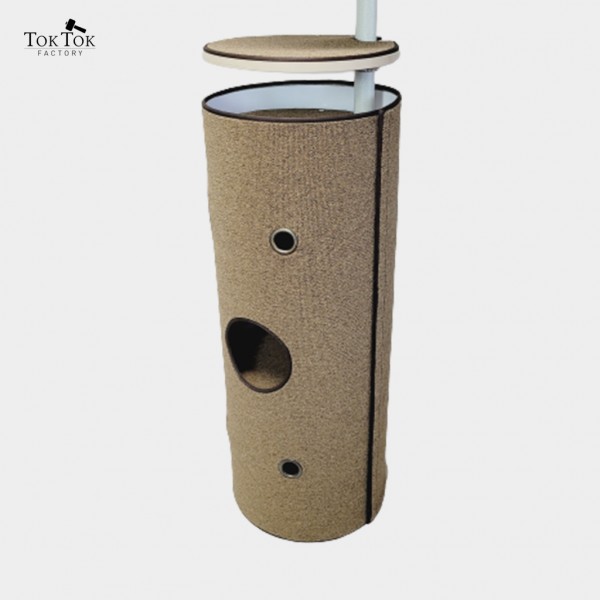

* 완성 *
