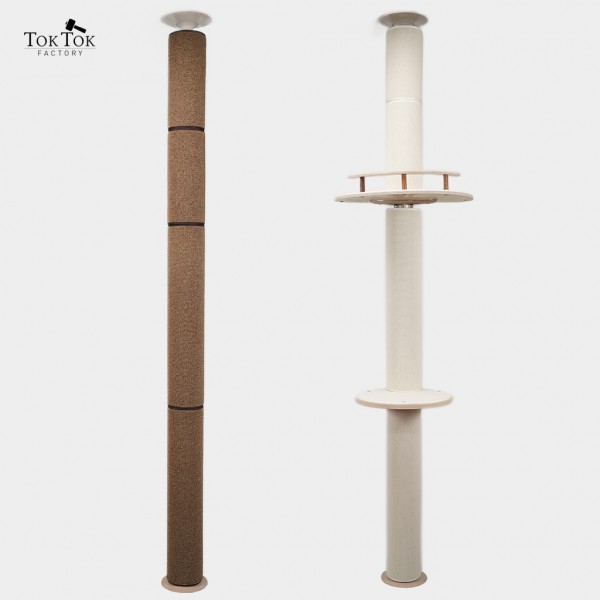

고양이 기둥 스크래쳐 조립설명서

기둥 스크래쳐15 조립
- ​기둥스크래쳐9은 기둥스크래쳐15와 원통 지름만 다르고 나머지는 동일합니다. 같은 방법으로 조립해 주세요





1. 구성품

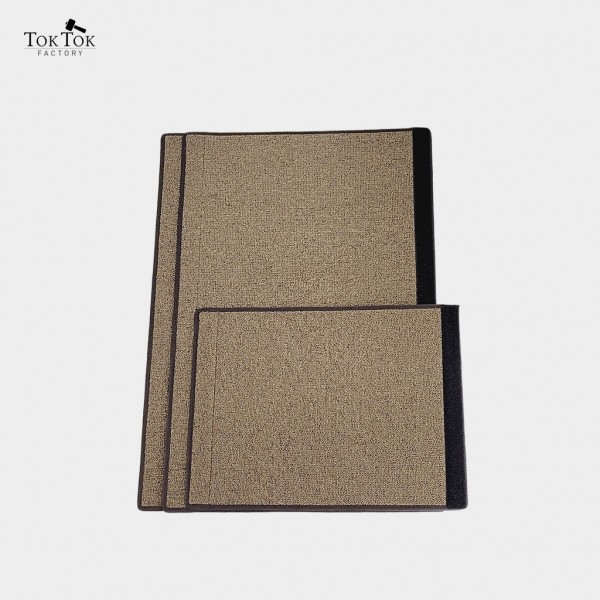

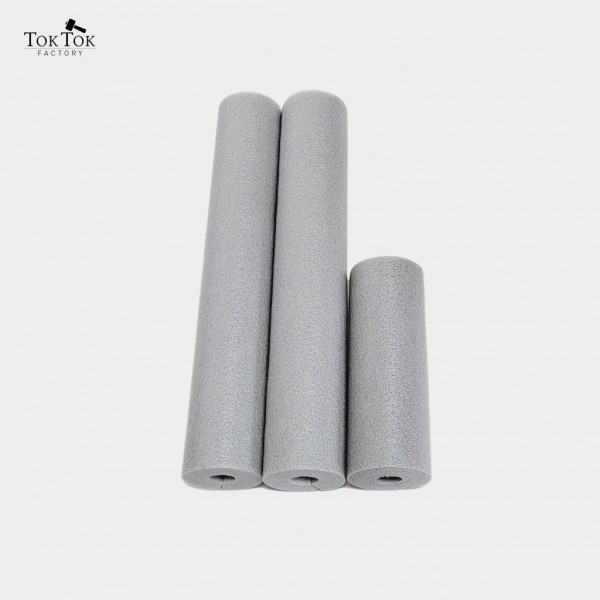

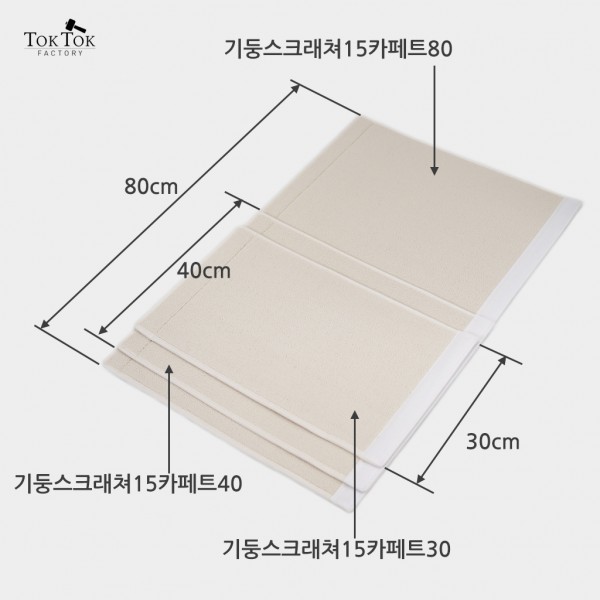

기둥 1개, 기둥스크래쳐15내부스폰지80 2개, 기둥스크래쳐15내부스폰지40 1개, 기둥스크래쳐15카페트80 2개, 기둥스크래쳐15카페트40 1개







* 추가 구성품 : 기둥스크래쳐15카페트30





2. 기둥 설치

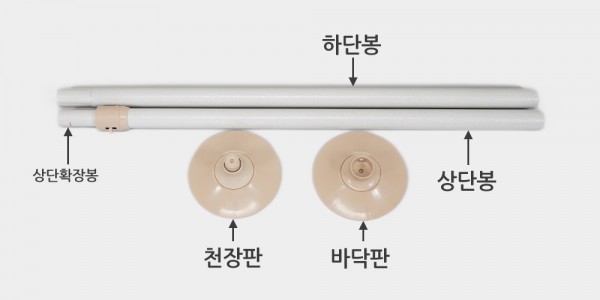

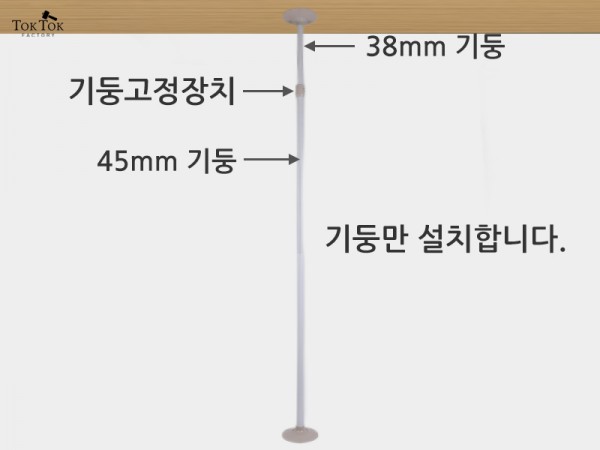

기둥세트는 바닥판-기둥(하단봉-상단봉(상단확장봉))-천장판으로 구성되어 있습니다

기둥 설치에 대한 자세한 내용은 아래 "기둥 설치하기" 바로가기를 눌러 주세요







⇒ "기둥 설치하기" 바로가기 (여기를 눌러주세요)






3. 기둥 스크래쳐 조립

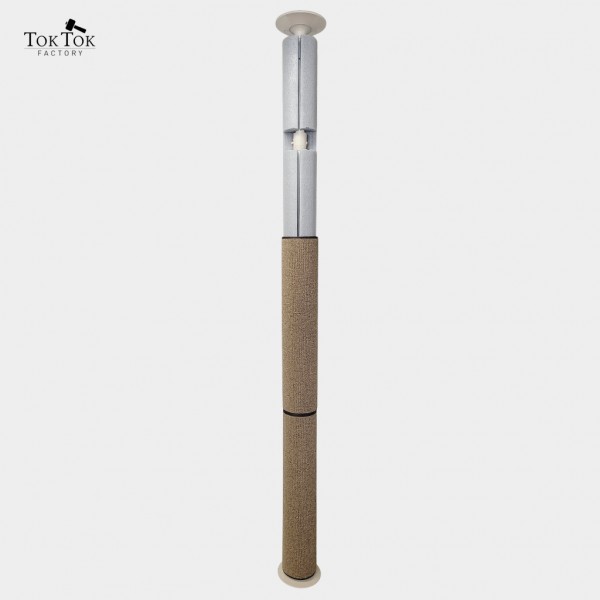

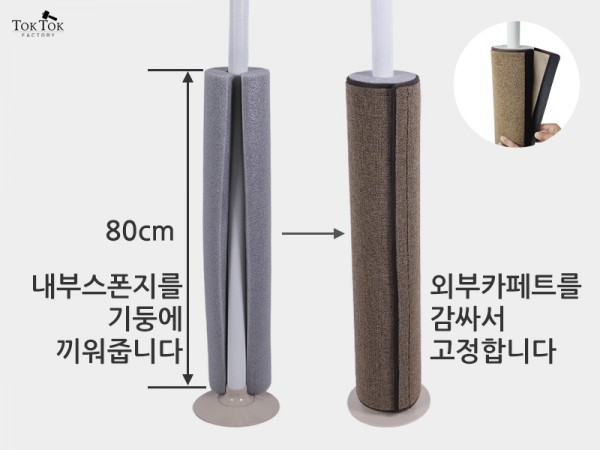

1) 기둥스크래쳐15내부스폰지80을 기둥에 끼워줍니다 이때 스폰지가 잘 들어가지 않을 수 있으니 힘 있게 눌러서 끼워줍니다

    스폰지가 두꺼워서 힘이 들어가니 두분이 같이 하시면 좋습니다.


2) 외부 카페트를 내부 스폰지에 둘러서 밸크로로 고정합니다

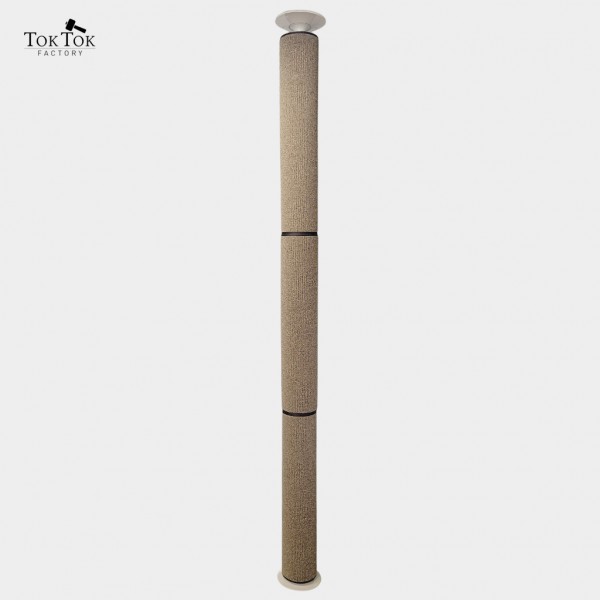

3) 위 1)~2)번 항목과 같은 방법으로, 내부 스폰지를 끼우고 외부 카페트로 고정하여 완성합니다





4. 추가 구성품 조립

4-1) 설치할 구성품 높이 계산

- 천장판+바닥판 = 10cm

- 바닥판에서 기둥고정장치까지 = 200cm

- 기둥고정장치 높이 = 8cm

- 구성품(발판, 반달쉼터 등) 높이 = 6cm


4-2) 추가 구성품 조립

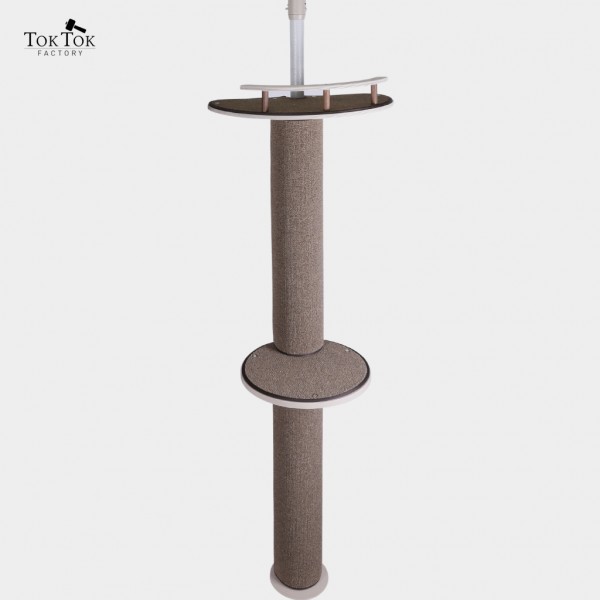

발달쉼터나 발판을 설치할 경우 기둥 스크래쳐 중간 마디에 설치하시면 됩니다.

이때 3단 40cm 스크래쳐는 설치에서 빼시거나 아래 Tip에서와 같이 스폰지를 적당한 위치만큼 절단 하시고 설치하시면 됩니다.


⇒ "발판 조립하기" 바로가기 (여기를 눌러주세요)








5. 3단을 카페트 40 ⇒ 80cm로 변경 시 설치방법

천장높이 245cm 이상일때 설치

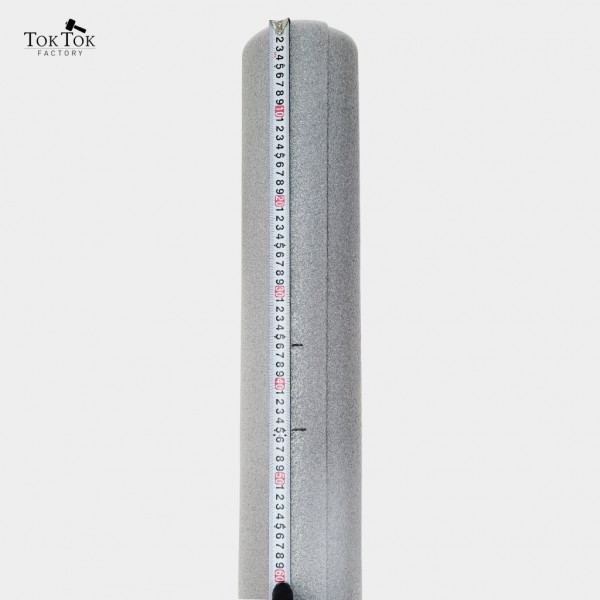

아래 사진과 같이 줄자로 36cm45cm  80cm내부스폰지의 절단면 양쪽으로 표시를 합니다.

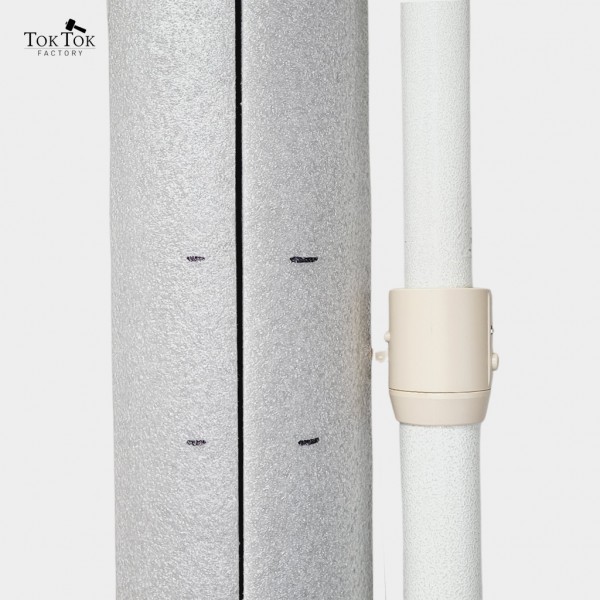

아래 사진과 같이 기둥고정장치 위아래로 표시가 됩니다.

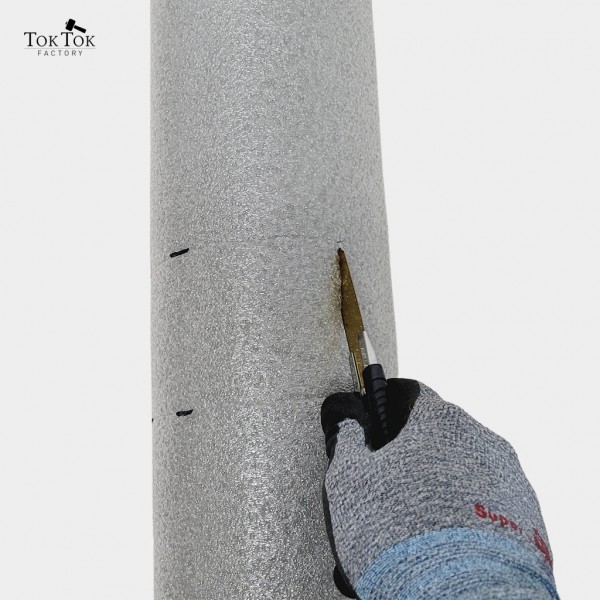

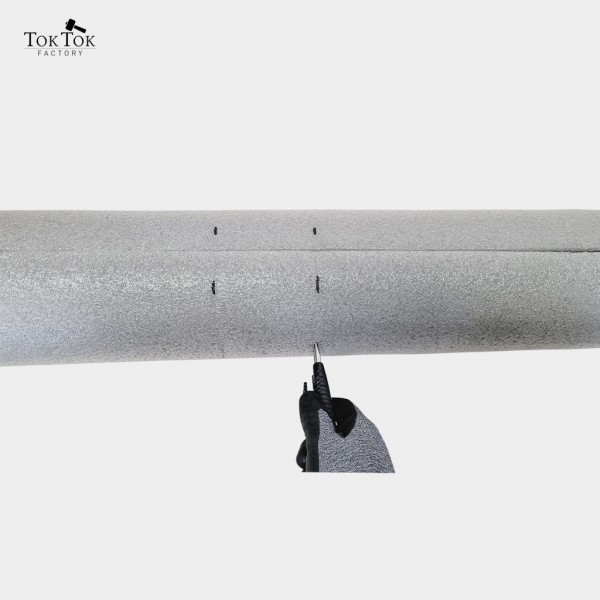

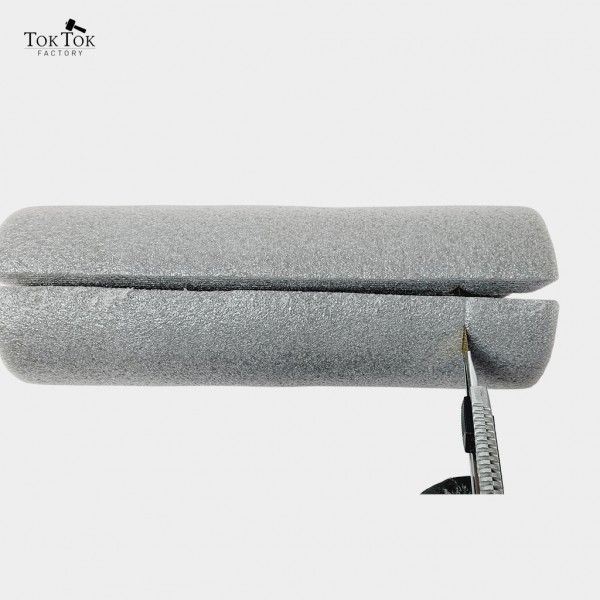

표시된 2부분을 칼로 스폰지의 1/4 만큼 자릅니다.

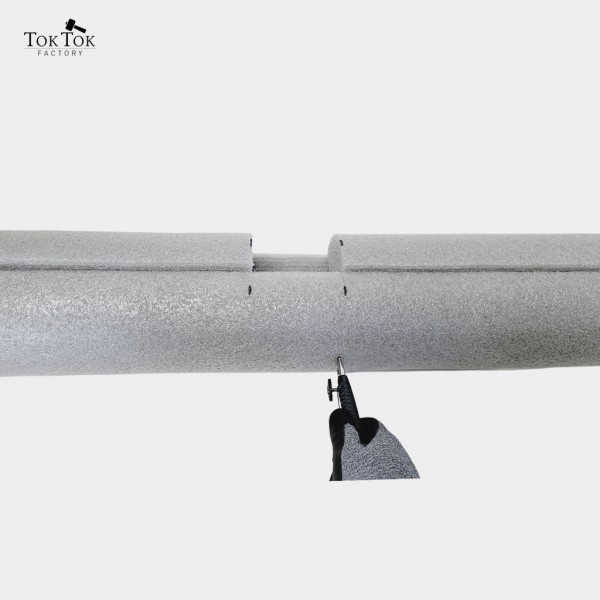

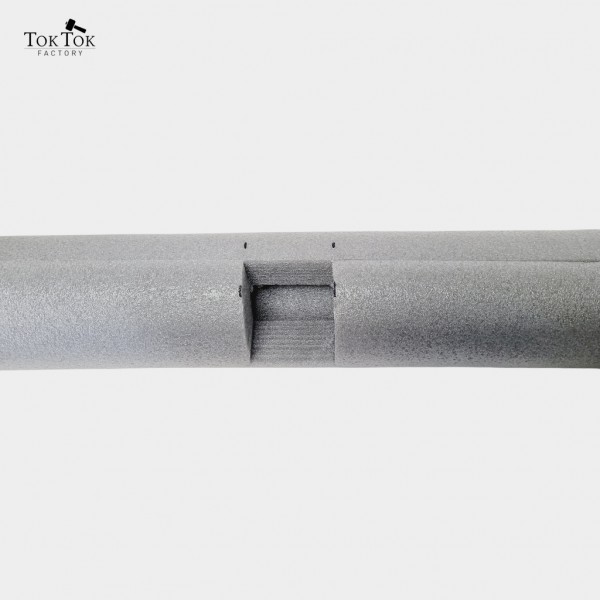

아래 사진과 같이 길이 방향으로 절단한 부분을 잘라줍니다.





아래 사진과 같이 절단됩니다.





아래 반대쪽도 같은 방법으로 절단합니다.

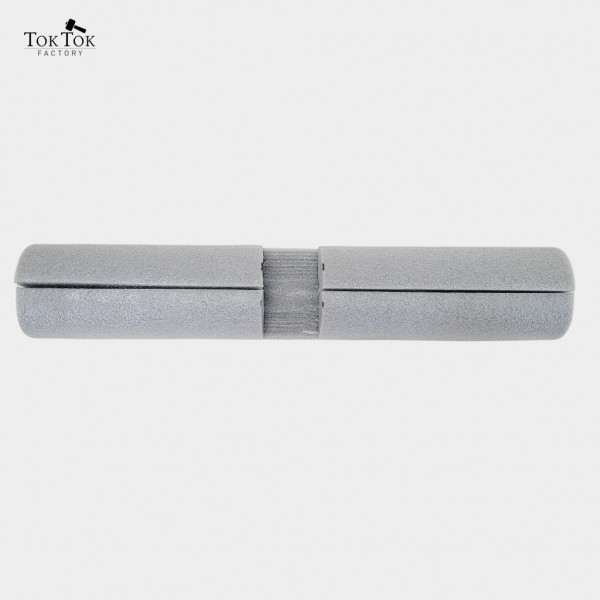

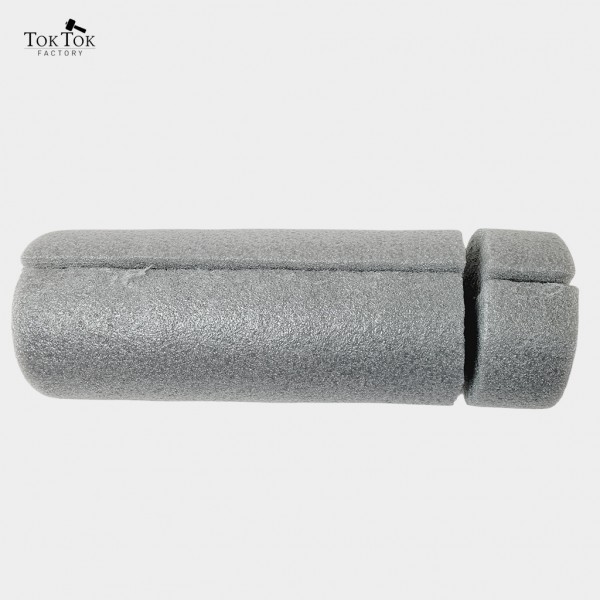

아래 사진과 같이 절단합니다.

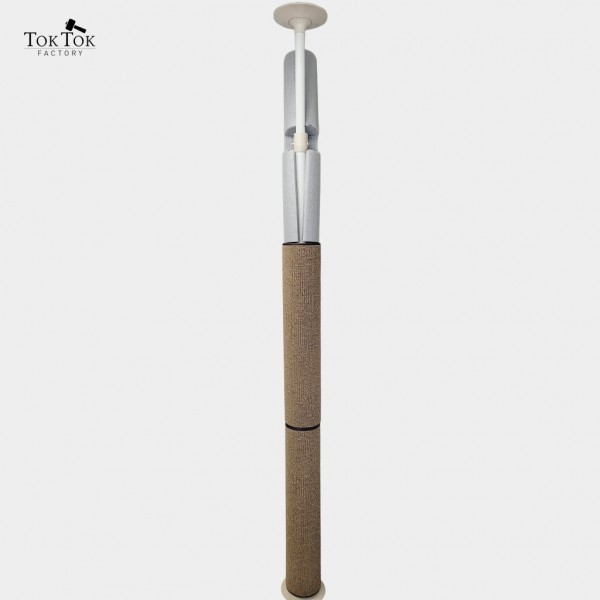

캣폴 기둥 상단에 아래 사진과 같이 끼워줍니다.







카페트로 갑아서 고정합니다.








* 조립 Tip


- 카페트를 보다 튼튼하고 돌아가지 않도록 설치하고 싶으시면 다음을 따라해 주세요

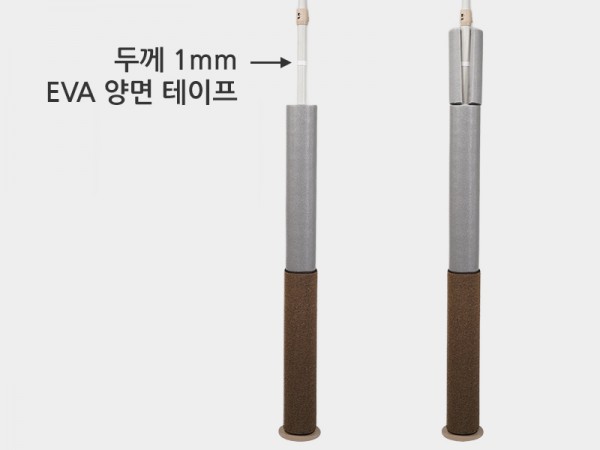

1)  기둥고정장치 아래 45mm 기둥에 두께 1mm EVA 양면 테이프를 기둥에 붙이고 그 위에 스폰지를 끼워주면 됩니다.

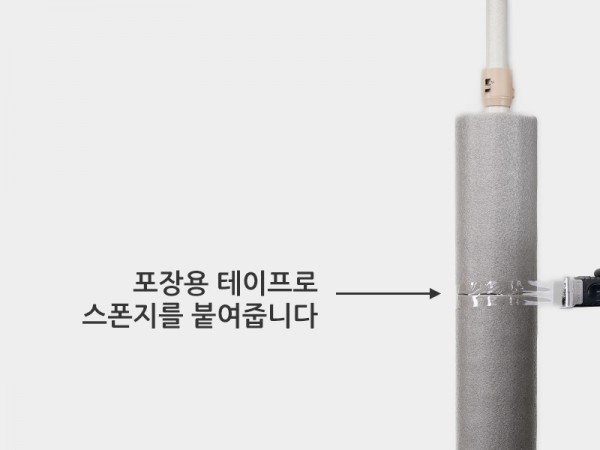

2) 스폰지와 스폰지를 포장용 테이프로 서로 붙여 줍니다

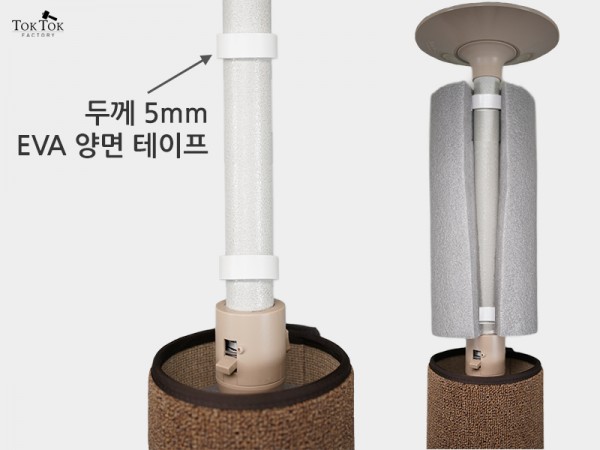

3) 상단확장봉까지 기둥 스크래쳐를 설치하고 싶으시면, 38mm 상단확장봉에 두께 5mm EVA 양면 테이프를 스폰지가 위치할

    위 아래 2곳에 붙이고 그 위에 내부 스폰지를 끼워줍니다

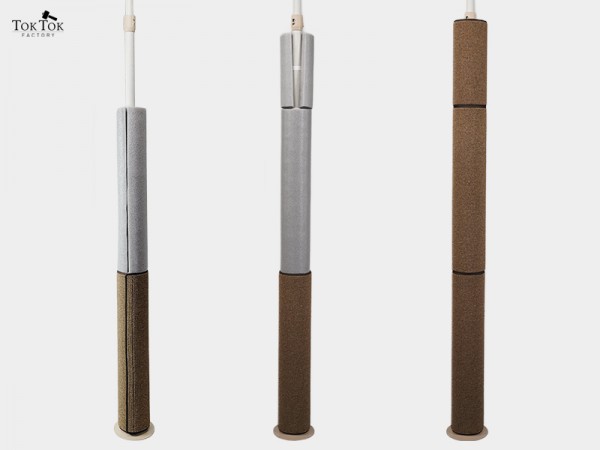

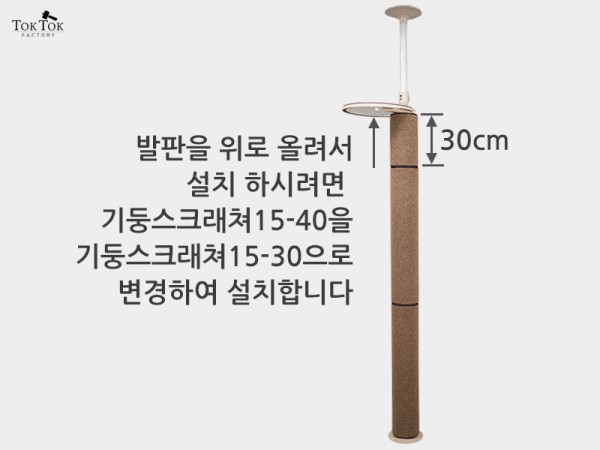

4) 아래 세번째 사진과 같이 발판을 제일 위로 올려서 설치하려면 기둥스크래쳐15-40을 기둥스크래쳐15-30으로 변경하여 조립합니다

    이때 추가 구성품은 1개만 설치 가능합니다 추가로 설치하시려면 기둥스크래쳐15-30을 해체하여 합니다

    그리고 기둥고정장치 위 38mm 상단확장봉에는 스크래쳐 이외의 추가 구성품은 설치할 수 없습니다




3단 스폰지가 기둥 고정장치와 겹쳐지면 스폰지를 칼로 자르시면 편리합니다.

카페트는 그 위로 덥어서 설치합니다.
