Assembly Guide · 조립설명서
톡톡캣폴 V4
이 설명서에 따라 순서대로 조립하시면 안전하게 완성할 수 있습니다.
조립 전 전체 내용을 먼저 한번 읽어보시기를 권장합니다.
조립 전 전체 내용을 먼저 한번 읽어보시기를 권장합니다.
목차 — Contents
1
주의사항
본 제품은 십자드라이버가 포함되어 별도로 공구가 필요하지 않습니다.
조립할 나사가 많으므로 전동드라이버를 사용하시면 편리하게 조립하실 수 있습니다.
조립 시 나사에 손이 다칠 수 있으니 반드시 장갑을 착용하시고 조립하시기 바랍니다.
2
기둥 설치
-
기둥세트는 바닥판 → 기둥(하단봉 + 상단봉) → 천장판 순서로 구성되어 있습니다.
-
기둥 설치에 대한 자세한 내용은 아래 바로가기를 눌러 주세요.
기둥 설치하기 상세 설명서 바로가기
클릭하면 별도 상세 설명서 페이지로 이동합니다
3
조립 시 공통사항
3-1. 볼트 & 너트 사용처
| 부품 | 주요 사용처 |
|---|---|
| 10mm볼트 + 15mm너트 | 카페트 고정 |
| 15mm볼트 + 15mm너트 | 고정브래킷 + 구성품(발판, 해먹판 등) 고정 |
| 25mm볼트 + 육각너트 | 고정브래킷을 기둥에 고정 |
| 15mm볼트 | 하우스 기둥 고정 |

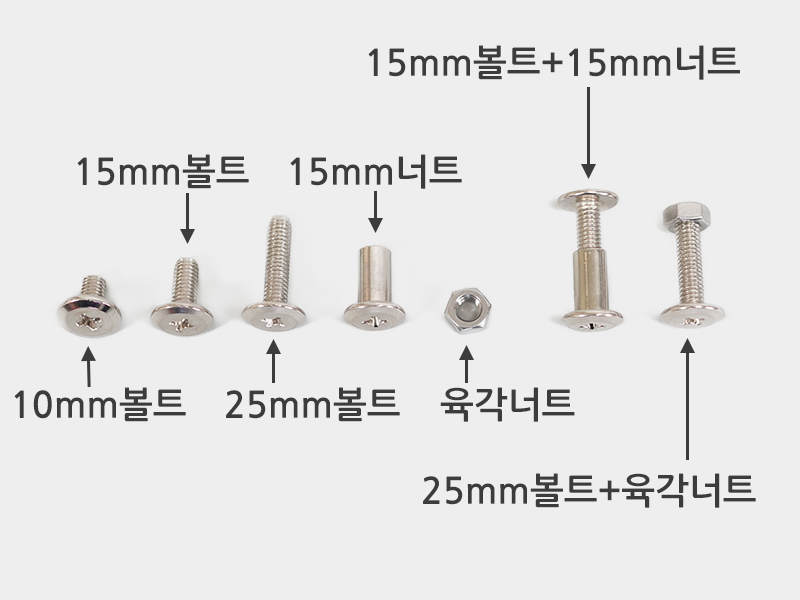

볼트 & 너트 명칭

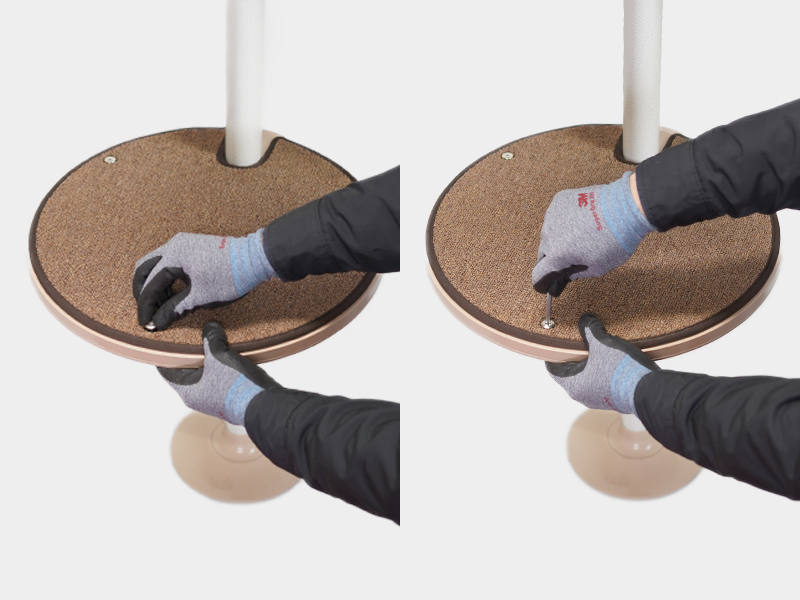

손으로 임시 고정
고정브래킷 + 25mm볼트
3-2. 공통 조립 원칙
-
모든 볼트·너트는 먼저 손으로 임시 고정한 뒤, 설치 위치로 이동 후 드라이버로 완전히 조입니다.
-
주의나사산을 잘 맞춰서 돌려주세요. 나사산이 맞지 않으면 중간에 움직이지 않을 수 있습니다.
4
발판 조립
4-1. 고정브래킷 전면부와 발판 조립
-

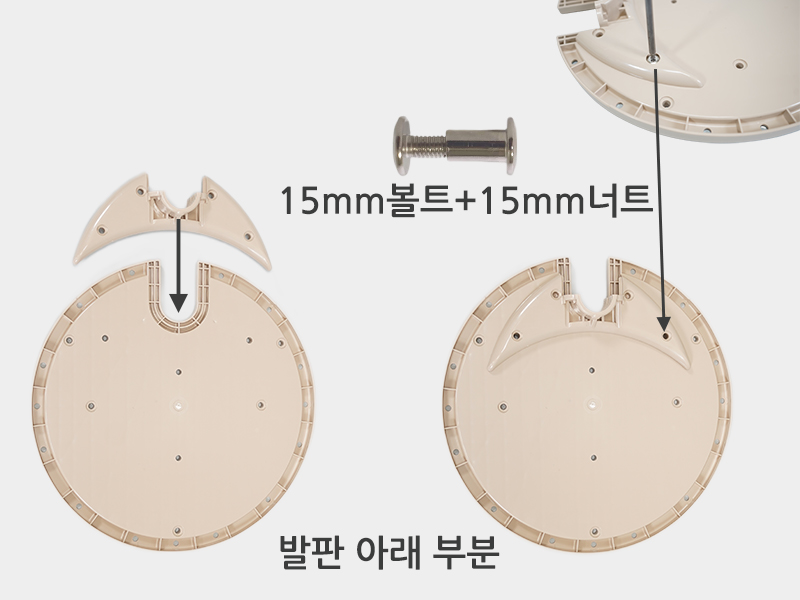

발판에 고정브래킷 전면부를 삽입 후 15mm볼트 + 15mm너트로 2군데 고정합니다.
-

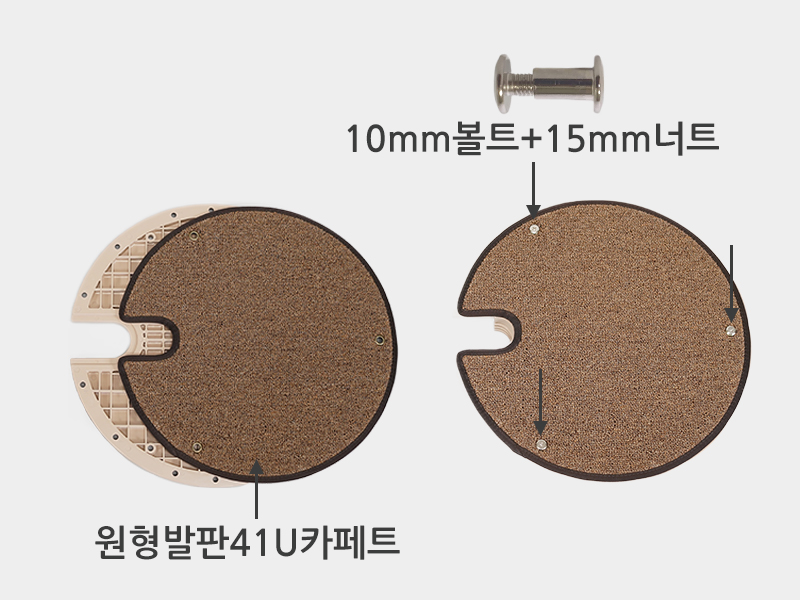

원형발판41U카페트(지름 41cm)를 10mm볼트 + 15mm너트로 3군데 고정합니다.
고정브래킷 전면부 삽입
15mm볼트로 고정
카페트 고정
4-2. 발판을 기둥에 고정
-
발판과 고정브래킷 후면부를 기둥 앞뒤 고정홈에 삽입하고 힘있게 눌러줍니다.
-

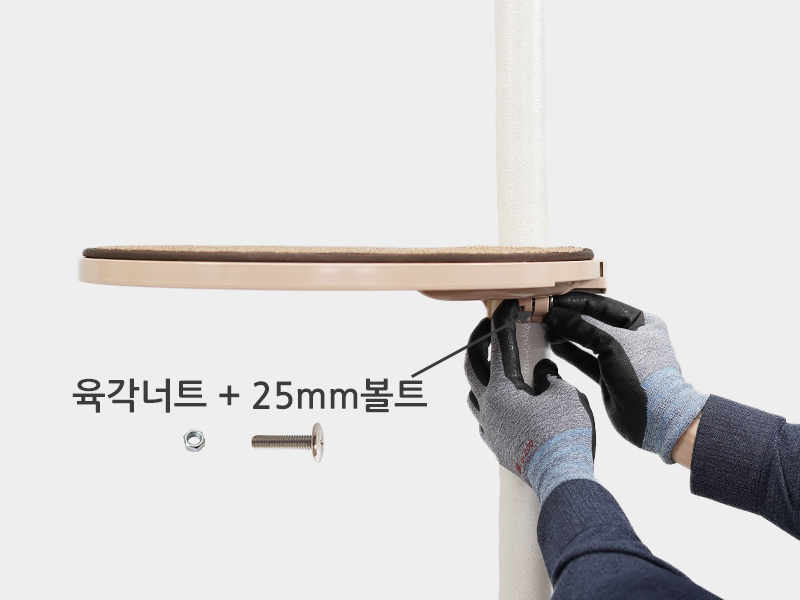

25mm볼트 + 육각너트로 고정브래킷 아래 2군데를 손으로 임시 고정합니다.
-
원하는 위치로 이동 후 드라이버로 완전히 조여서 고정합니다.

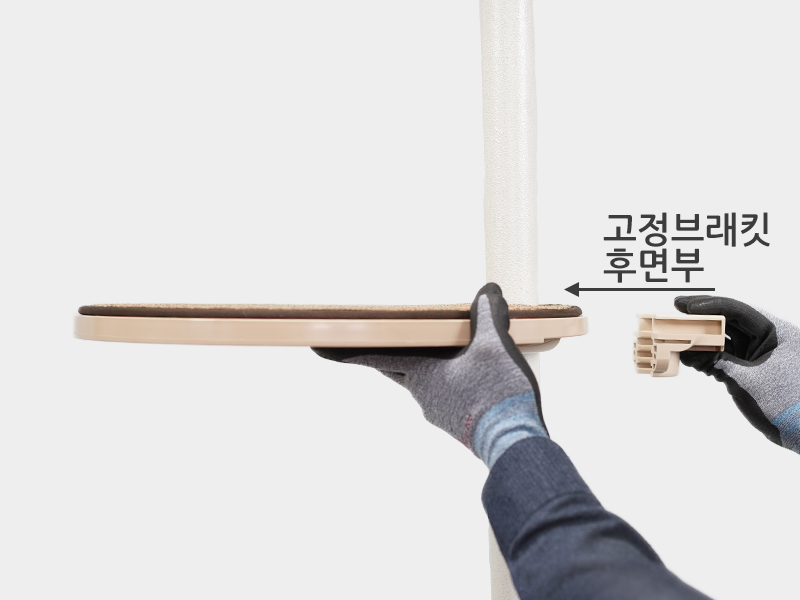

기둥에 삽입
25mm볼트 임시 고정

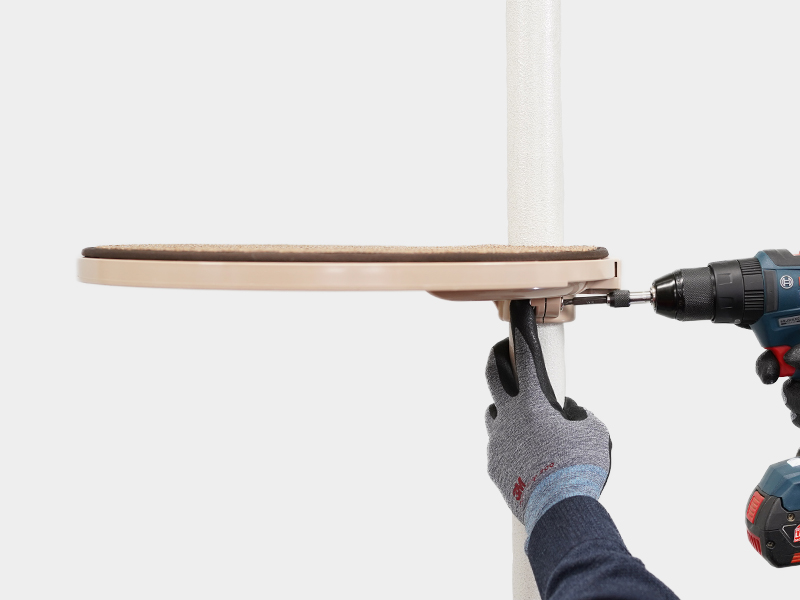

위치 이동 후 완전 고정
참고설치 후 사람 힘으로 강제로 돌리면 돌아갑니다. 고양이가 사용하는 제품이니 너무 강하게 조이지 않아도 됩니다.
5
하우스 조립
표준 하우스
- 하우스판 2개에 고정브래킷 전면부 삽입 후 15mm볼트 + 15mm너트로 2군데 고정합니다.
- 하우스 상판에 기둥 6개를 15mm볼트로 고정합니다.
입구 1번 → 기둥 2~7번 설치 / 입구 7번 → 기둥 1~6번 설치 - 상판: 원형발판41U카페트 / 하판: 하우스내부38U카페트를 10mm볼트+15mm너트로 고정합니다.
- 하우스 상판에 하판을 아래쪽에서 15mm볼트 6개로 고정합니다.
- 고정브래킷 후면부를 기둥 앞뒤로 강하게 누르고 25mm볼트로 임시 고정 → 원하는 위치 이동 후 완전히 조입니다.
- 하우스천을 기둥 외곽에 둘러 똑딱이 단추로 앞뒤 고정합니다.
고정브래킷 전면부

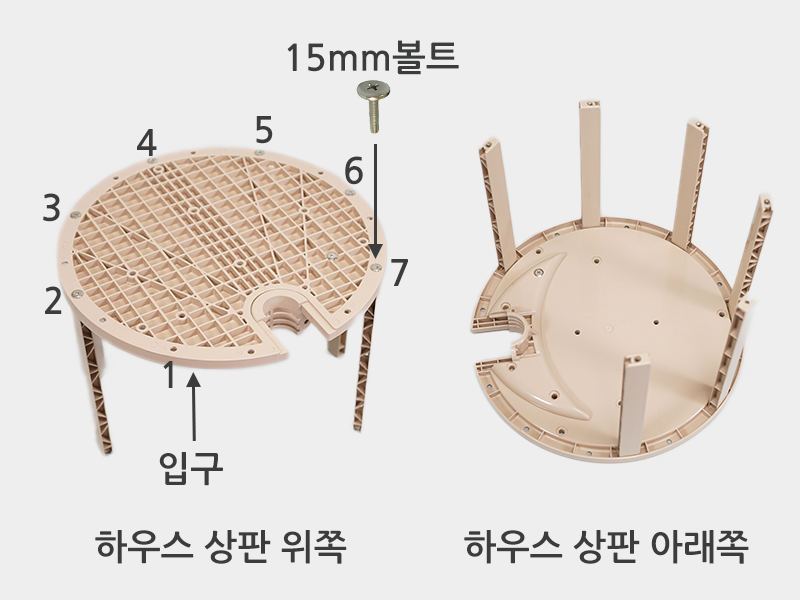

기둥 위치 번호
카페트 고정

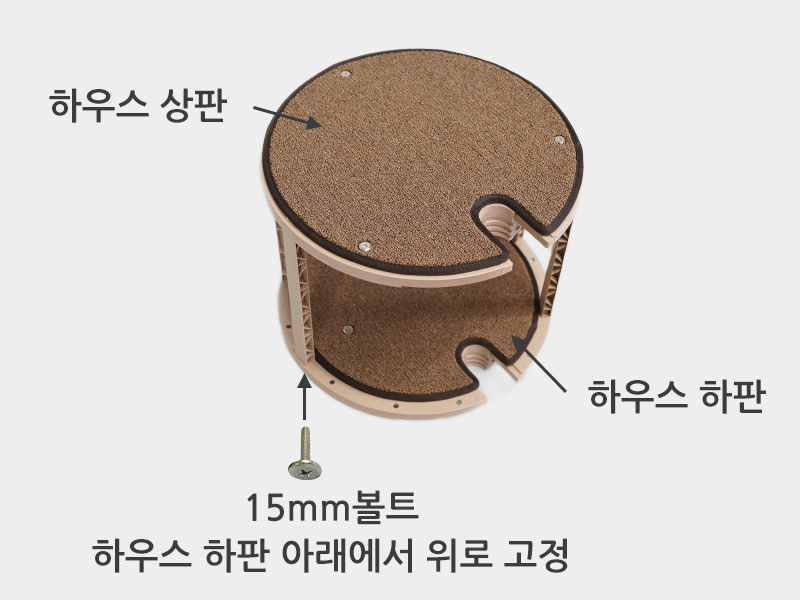

하판 15mm볼트 고정
기둥에 고정

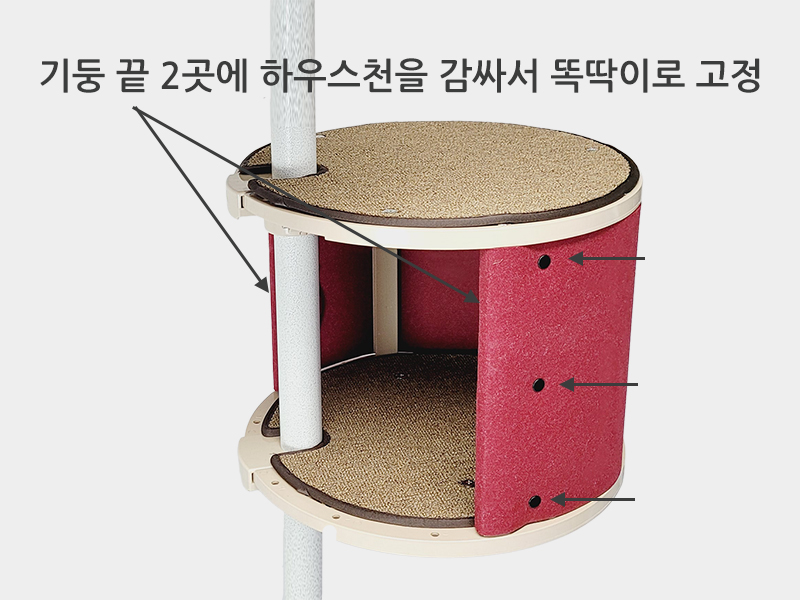

하우스천 고정
숨숨집 하우스 추가 안내
- 표준 하우스보다 기둥이 2개 많은 총 8개를 사용합니다.

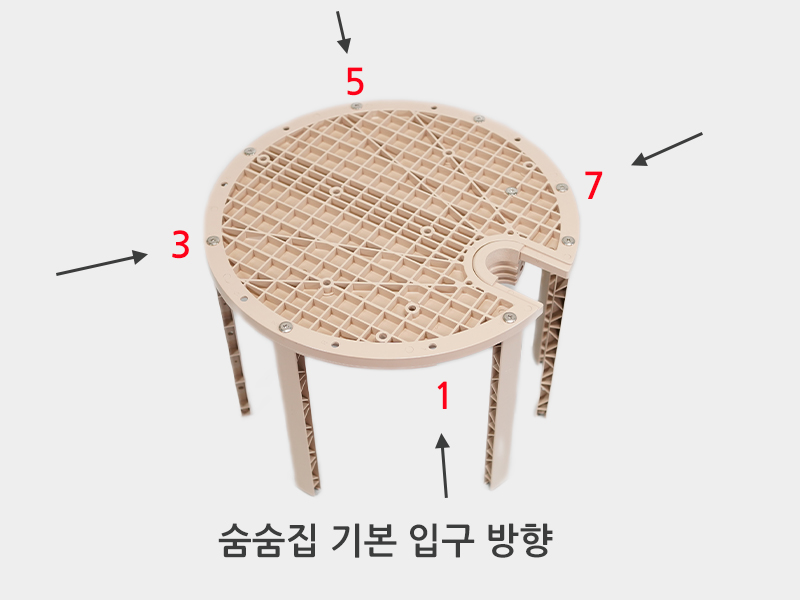

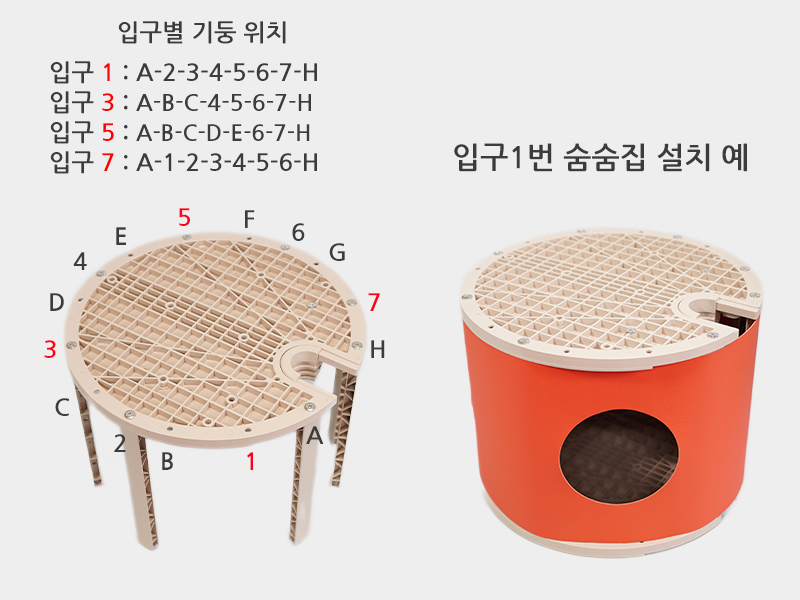

- 입구 방향은 1번, 3번, 5번, 7번 중 선택 가능합니다.
- 하우스천은 회전 가능하므로 설치 후 위치를 맞출 수 있습니다.
입구 방향 선택
기둥 위치

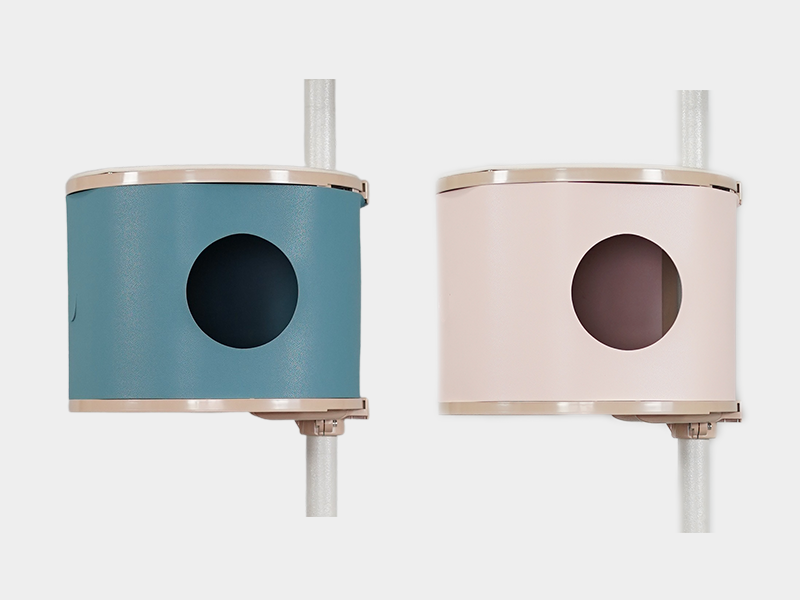

완성 모습
V4 이외의 하우스(V2, V3 원목하우스 등)는 ttf.co.kr 자료실의 별도 설명서를 참조해 주세요.
6
해먹 조립
- 해먹판에 고정브래킷 전면부를 삽입 후 15mm볼트 + 15mm너트로 4군데 고정합니다.

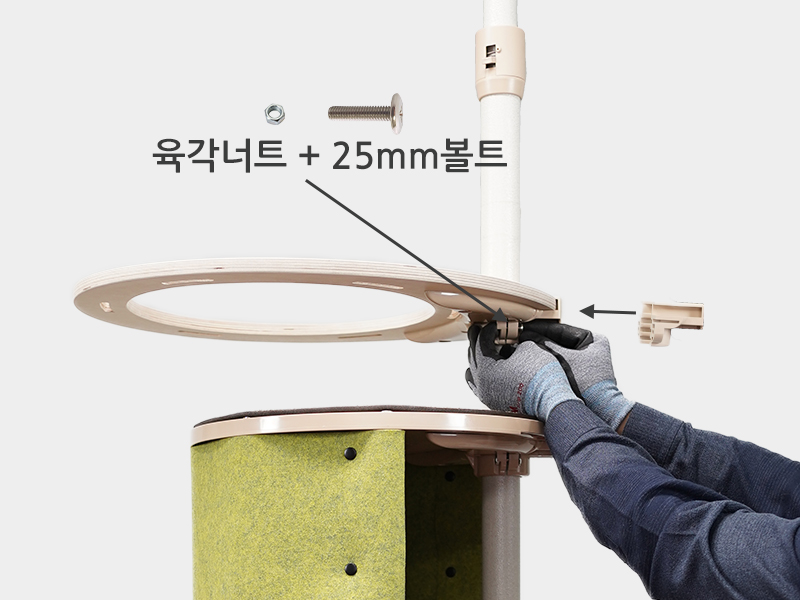

- 해먹판과 고정브래킷 후면부를 기둥에 삽입하고 25mm볼트 + 육각너트로 임시 고정합니다.

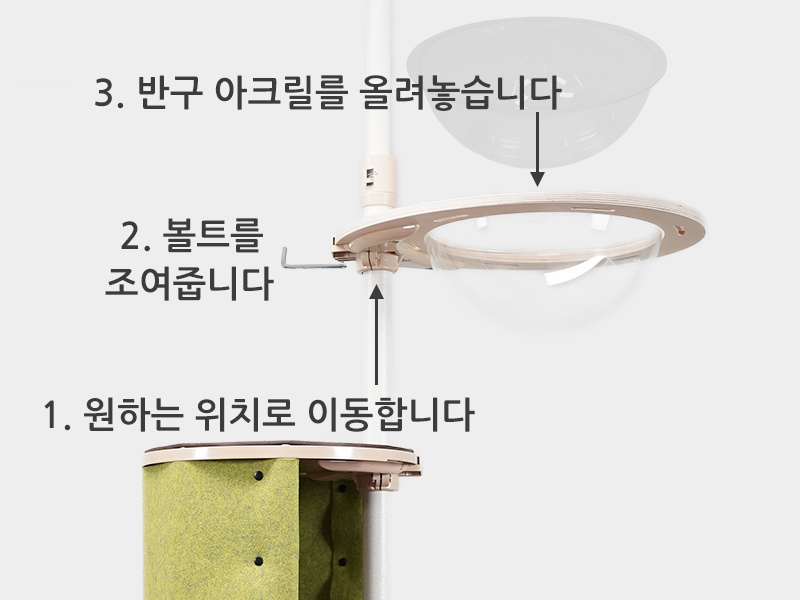

- 원하는 위치로 이동 후 완전히 조이고 반구 아크릴을 얹어 놓습니다.

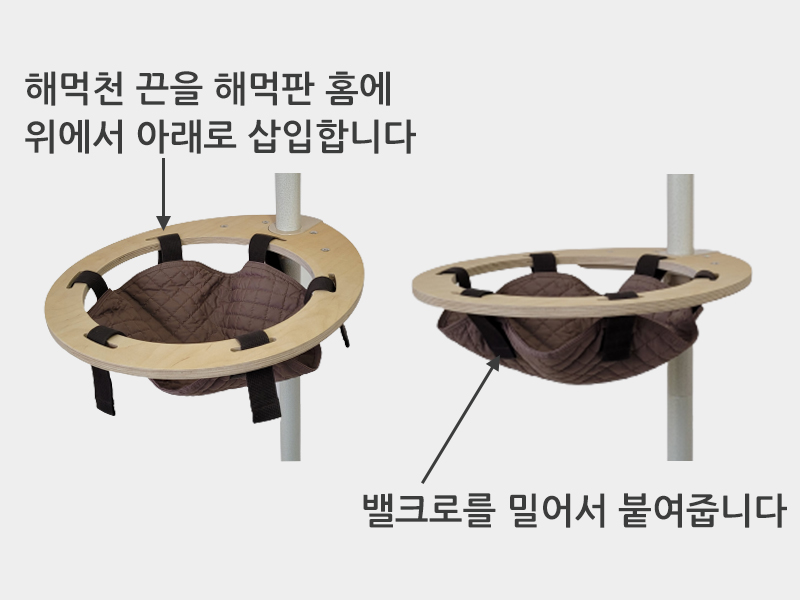

반구 아크릴은 별도 고정 장치 없이도 떨어지지 않습니다. - 천해먹은 끈을 해먹판 홈에 위에서 아래로 넣고 벨크로로 고정합니다.

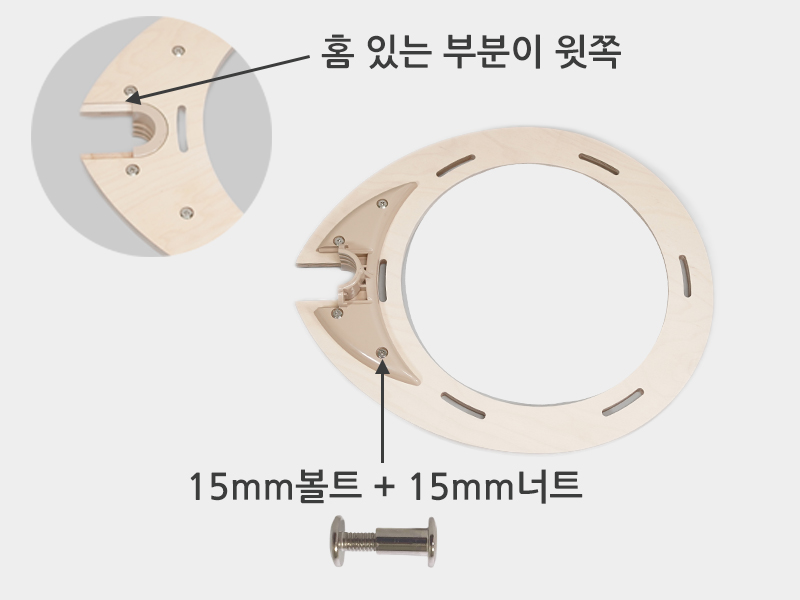

고정브래킷 전면부 고정
기둥에 임시 고정
반구 아크릴 설치
천해먹 벨크로 고정
7
클라이밍보드 조립
- 클라이밍 상판에 고정브래킷 전면부 삽입 후 15mm볼트 + 15mm너트로 2군데 고정합니다.
- 클라이밍 상판과 보드에 카페트를 올려놓고 10mm볼트 + 15mm너트로 고정합니다.
- 클라이밍 보드 바닥 양쪽 끝에 "ㄱ"자 미끄럼방지 고무를 붙입니다.
- 클라이밍 상판과 고정브래킷 후면부를 기둥에 삽입하여 25mm볼트 + 육각너트로 임시 고정합니다.
- 원하는 위치로 이동 후 드라이버로 완전히 조여서 고정합니다.
고정브래킷 전면부
카페트 고정

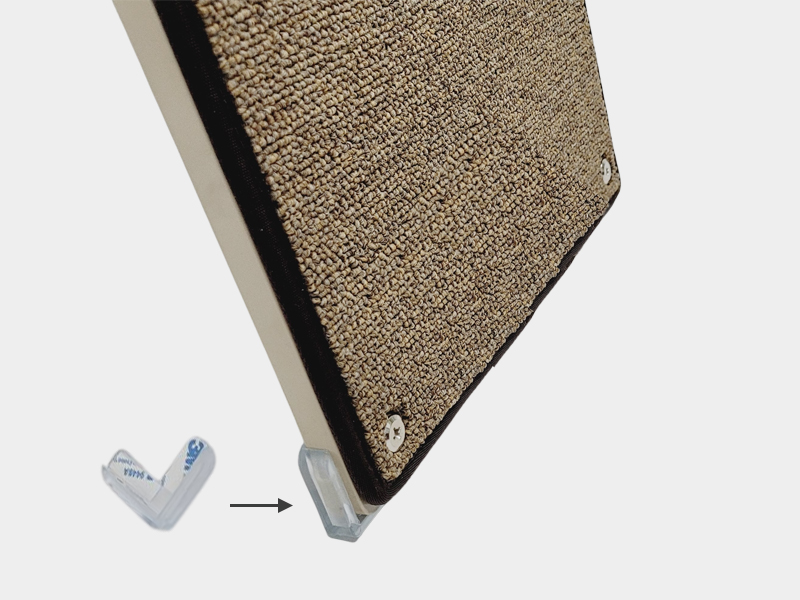

미끄럼방지 고무

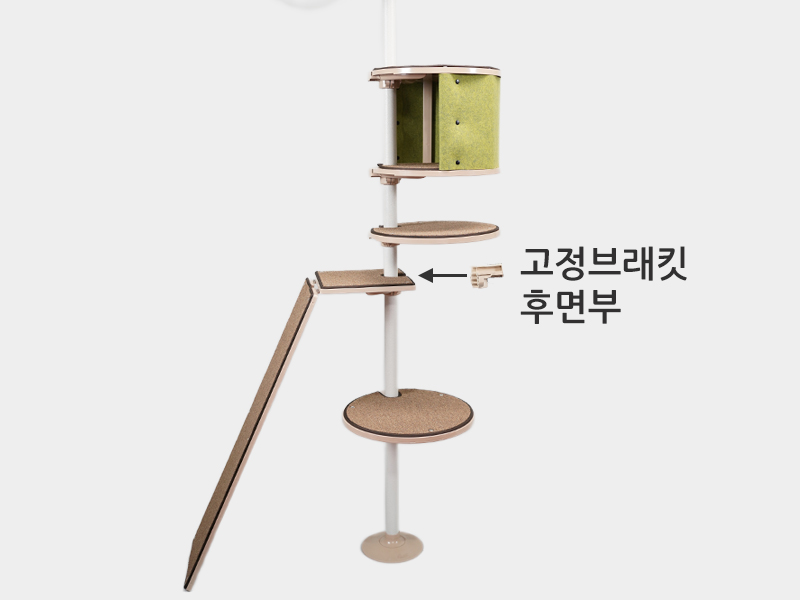

기둥에 임시 고정
위치 이동 후 완전 고정
