Assembly Guide · 조립설명서
톡톡 캣트리
이 설명서에 따라 순서대로 조립하시면 안전하게 완성할 수 있습니다.
조립 전 전체 내용을 먼저 한번 읽어보시기를 권장합니다.
조립 전 전체 내용을 먼저 한번 읽어보시기를 권장합니다.
목차 — Contents
1
설치관련 주의사항
본 제품은 십자드라이버가 포함되어 별도로 공구가 필요하지 않습니다.
조립할 나사가 많으므로 전동드라이버를 사용하시면 편리하게 조립하실 수 있습니다.
조립 시 나사에 손이 다칠 수 있으니 반드시 장갑을 착용하시고 조립하시기 바랍니다.
2
기둥 설치
-
기둥세트는 바닥판 → 기둥(하단봉 + 상단봉) → 천장판 순서로 구성되어 있습니다.
-
기둥 설치에 대한 자세한 내용은 아래 바로가기를 눌러 주세요.
기둥 설치하기 상세 설명서 바로가기
클릭하면 별도 상세 설명서 페이지로 이동합니다
3
캣트리 발판 조립
3-1. 고정브래킷 전면부와 발판 조립
-
캣트리 발판에 고정브래킷 전면부를 삽입하고 15mm볼트 + 15mm너트로 고정합니다.
-
캣트리 발판카페트를 10mm볼트 + 15mm너트로 3곳에 고정합니다.
왼쪽 통로 발판 4개, 오른쪽 통로 발판 2개를 조립합니다.
고정브래킷 전면부 삽입
발판카페트 고정
3-2. 발판을 기둥에 고정
-
고정브래킷 후면부와 캣트리 발판을 기둥 앞뒤로 끼워서 고정브래킷 아래 연결홈에 25mm볼트 + 육각너트로 고정합니다.
-
발판을 왼쪽 통로 4개, 오른쪽 통로 2개 총 6개를 방향과 높이에 맞게 설치합니다.
-

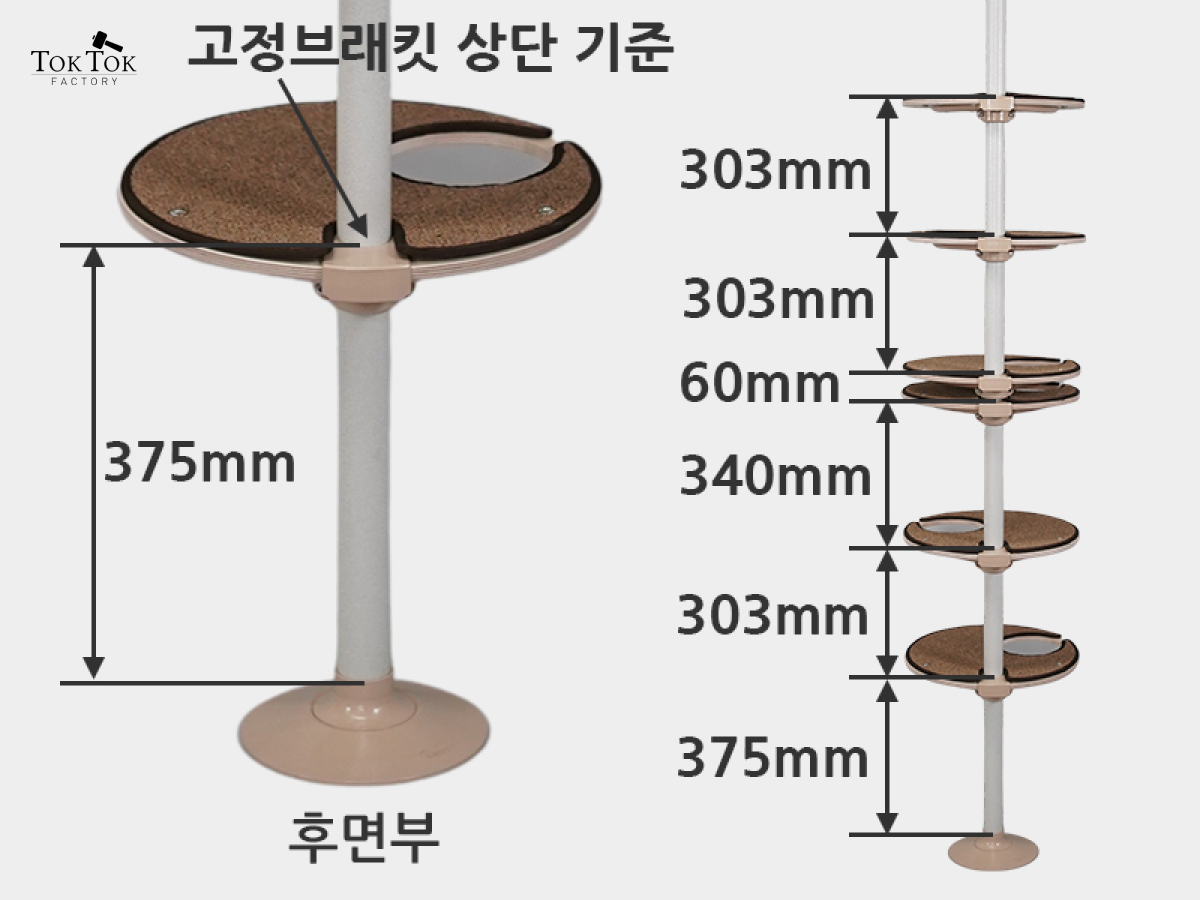

첫 번째 발판은 바닥판 브래킷 상단에서 375mm 위치에 연필로 표시 후, 발판 고정브래킷 위쪽이 표시한 부분에 오도록 설치합니다.
-
하단·상단 캣트리가 만나는 부분은 고정브래킷을 붙여서 설치하면 60mm가 됩니다.
기둥에 고정
발판 위치 설치
발판 설치 (1)
발판 설치 (2)
4
하단 캣트리 내부지지판 설치
-
하단 내부 지지판의 "ㅗ" 표시가 있는 부분이 캣트리 안쪽 아래쪽으로 향하게 합니다.
-
내부지지판의 결합 구멍이 발판의 아래쪽에 위치하게 하고, 내부지지판을 발판에 두릅니다.
-
푸시 리벳을 홀에 삽입하여 고정합니다.
내부지지판 방향 (1)
내부지지판 방향 (2)
발판에 두르기
결합 구멍 위치
푸시 리벳 삽입 (1)

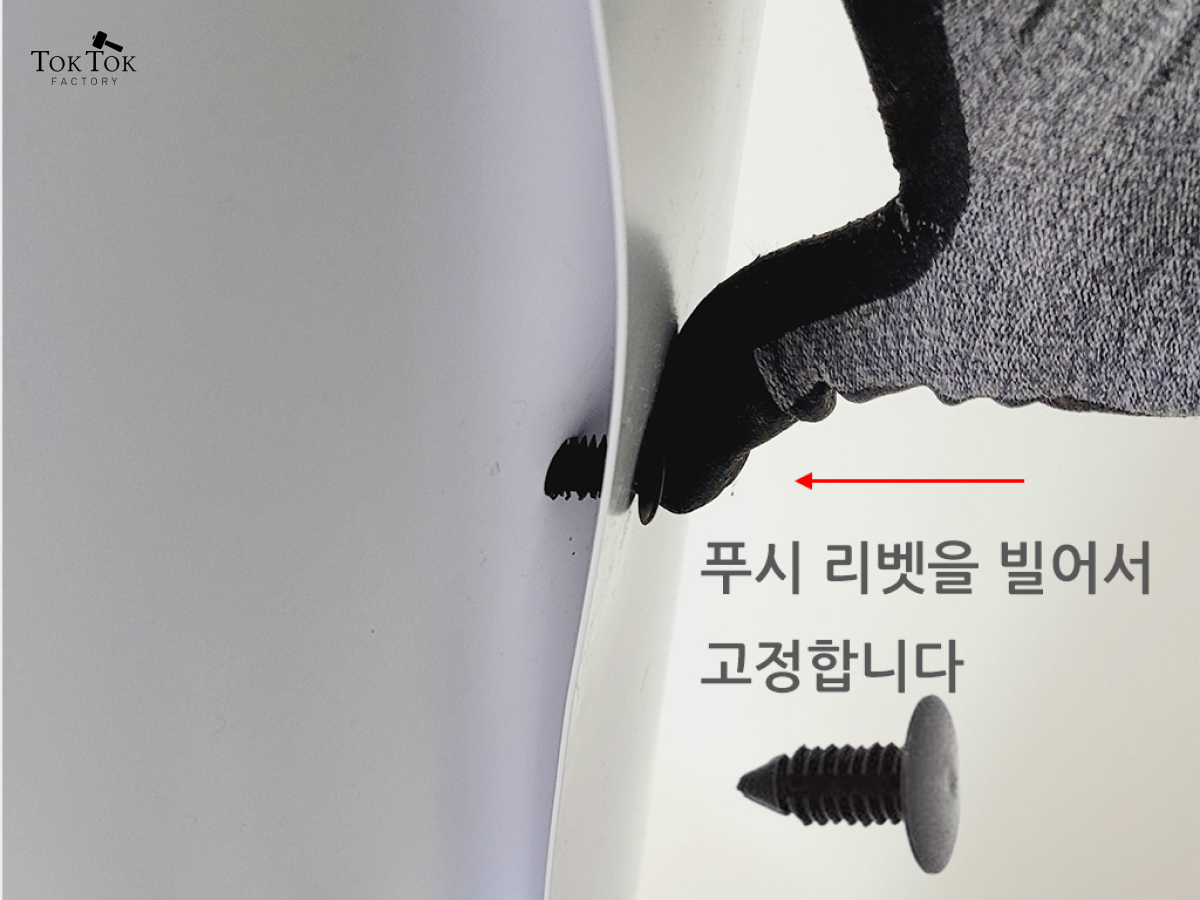

푸시 리벳 삽입 (2)

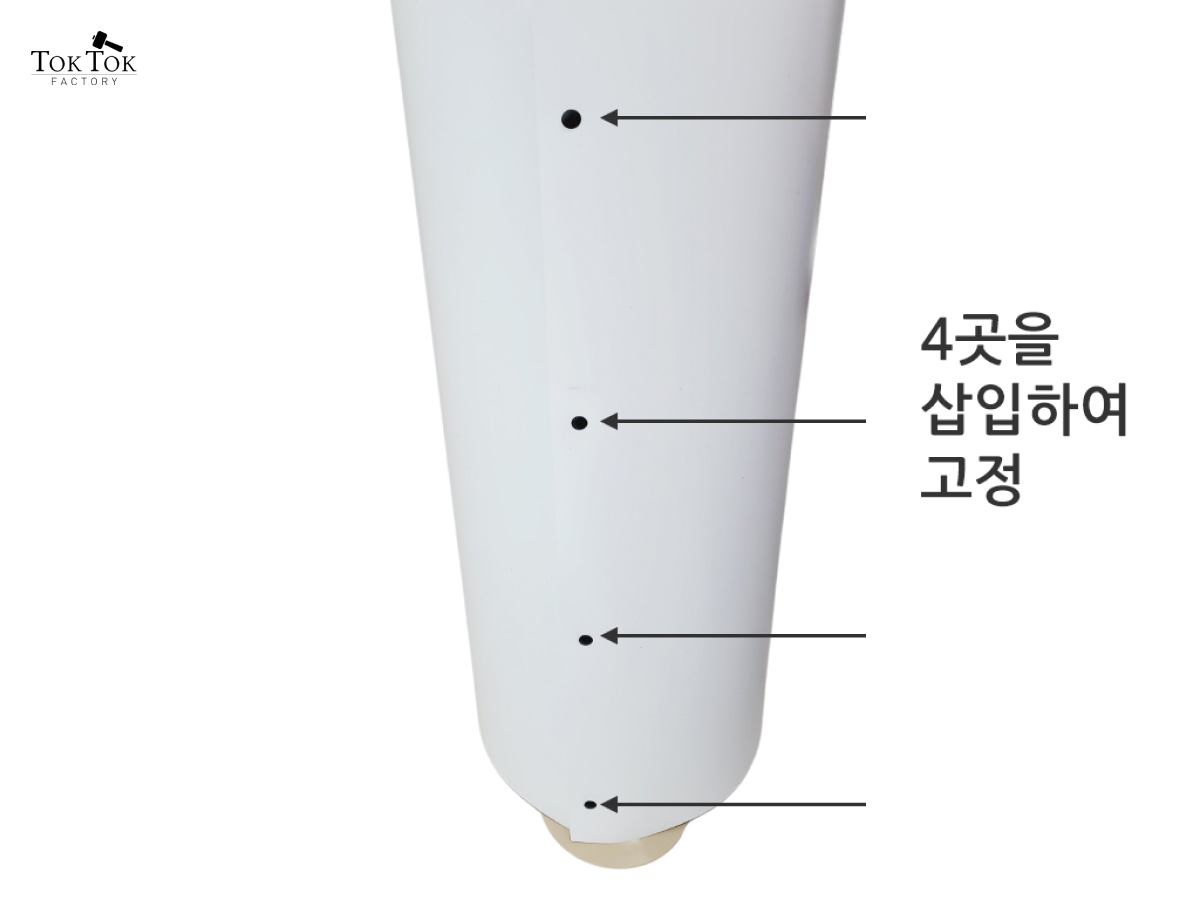

푸시 리벳 삽입 (3)
내부지지판 설치 완성
5
하단 캣트리 외부카페트 설치
-
외부 카페트를 내부지지판의 출입구 구멍 위치에 맞춰 벨크로를 이용해서 고정합니다.

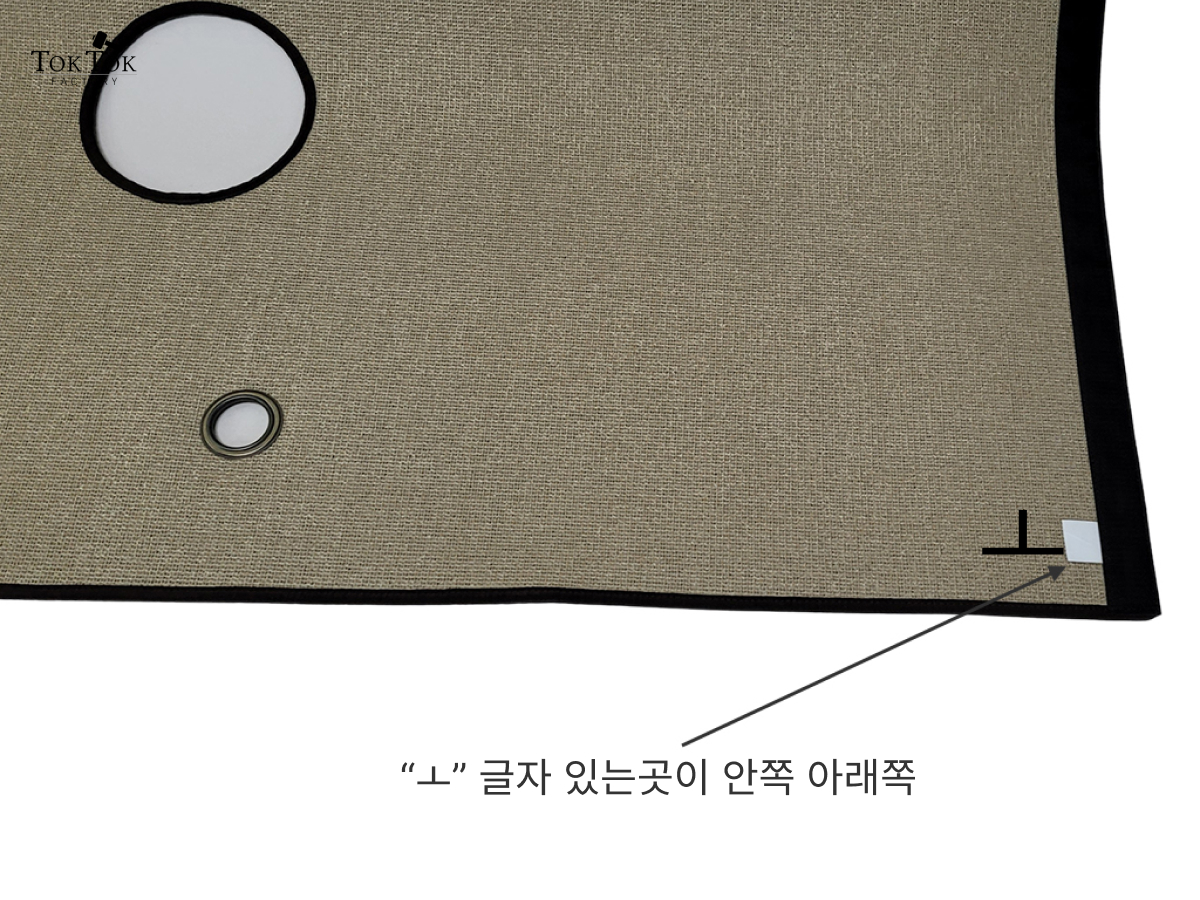

외부카페트 준비

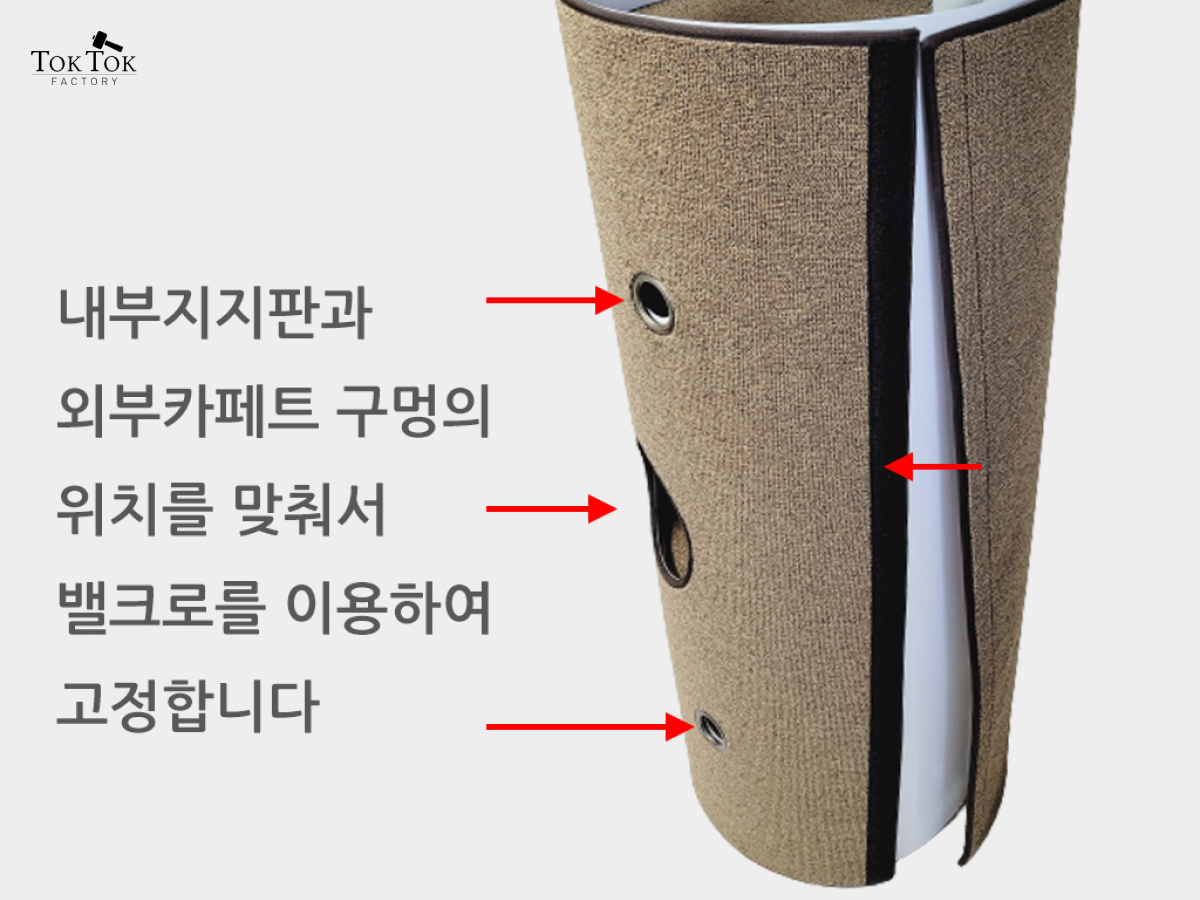

출입구 구멍 위치 맞추기
벨크로 고정
하단 캣트리 완성
6
상단 캣트리 내부지지판 설치
-
하단 캣트리와 같이 내부 지지판의 "ㅗ" 표시가 있는 부분이 캣트리 안쪽 아래쪽으로 향하게 합니다.
-
이때 내부지지판 구멍의 위치가 발판 위에 위치하게 설치합니다.
-
캣트리 발판을 두른 후 푸시 리벳을 홀에 삽입하여 고정합니다.
-

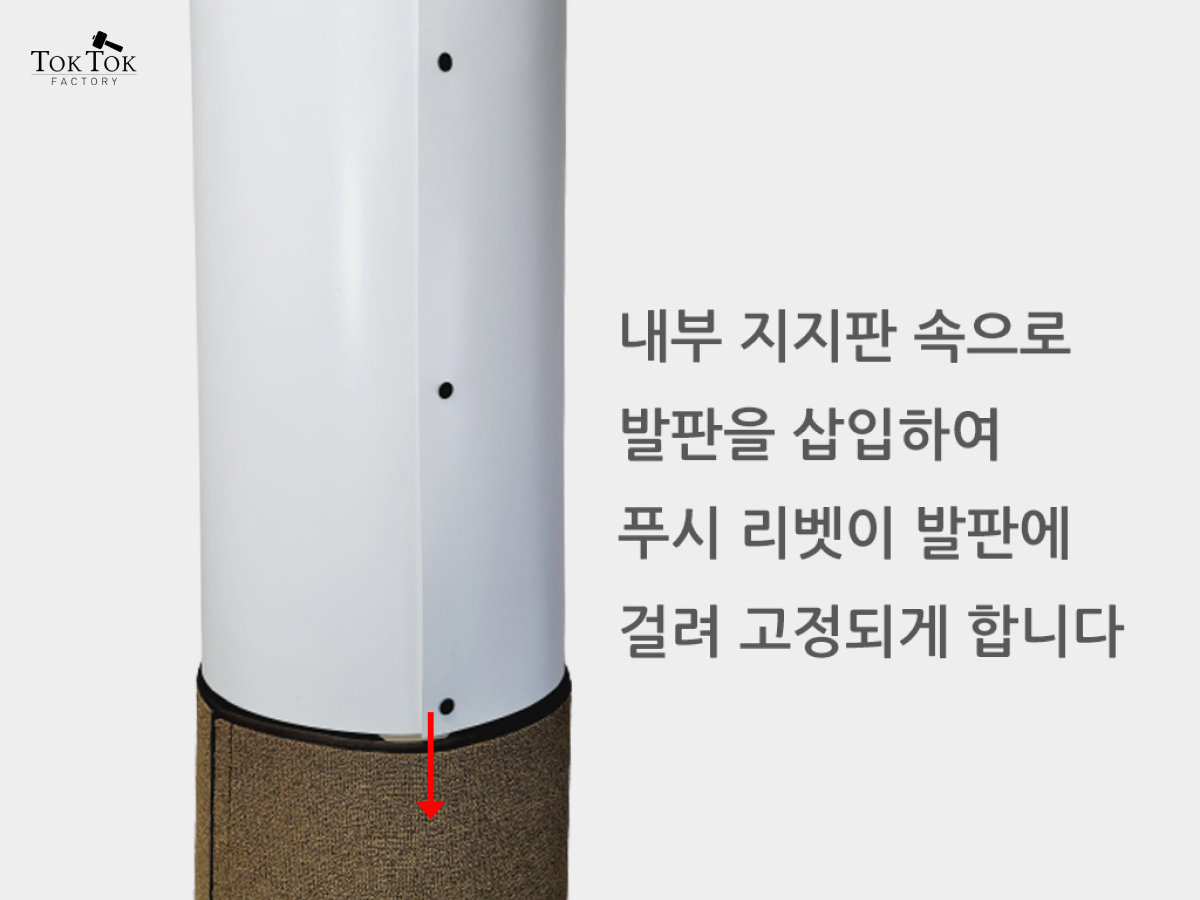

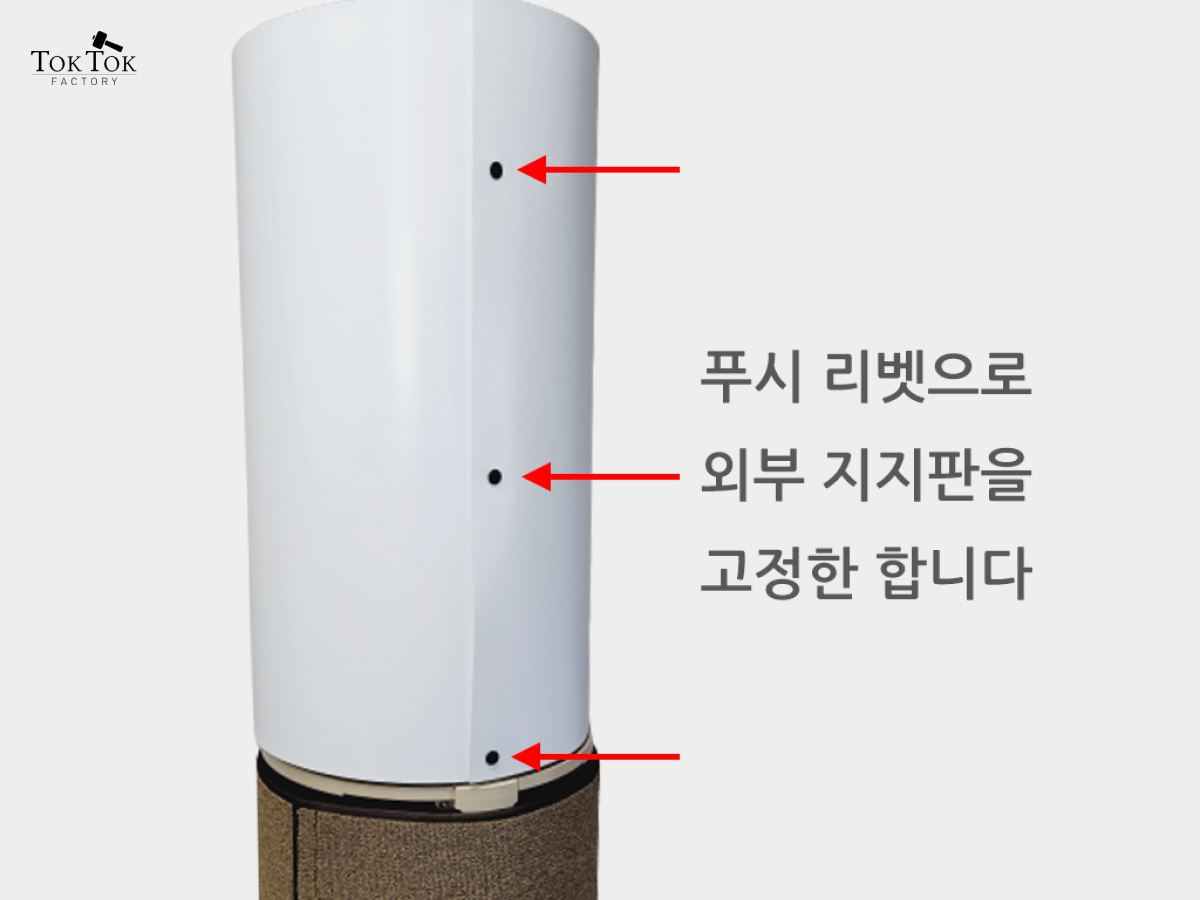

내부지지판을 아래로 내려서 발판이 내부지지판 속으로 들어가도록 합니다. 그러면 푸시리벳이 발판에 걸려 고정됩니다.
내부지지판 방향 확인
발판 위 구멍 위치
내부지지판 내리기
푸시리벳 고정 완성
7
상단 캣트리 외부카페트 설치
-
카페트 안쪽의 흰색 라벨 위치가 캣트리 안쪽 아래쪽이 되게 합니다.
-

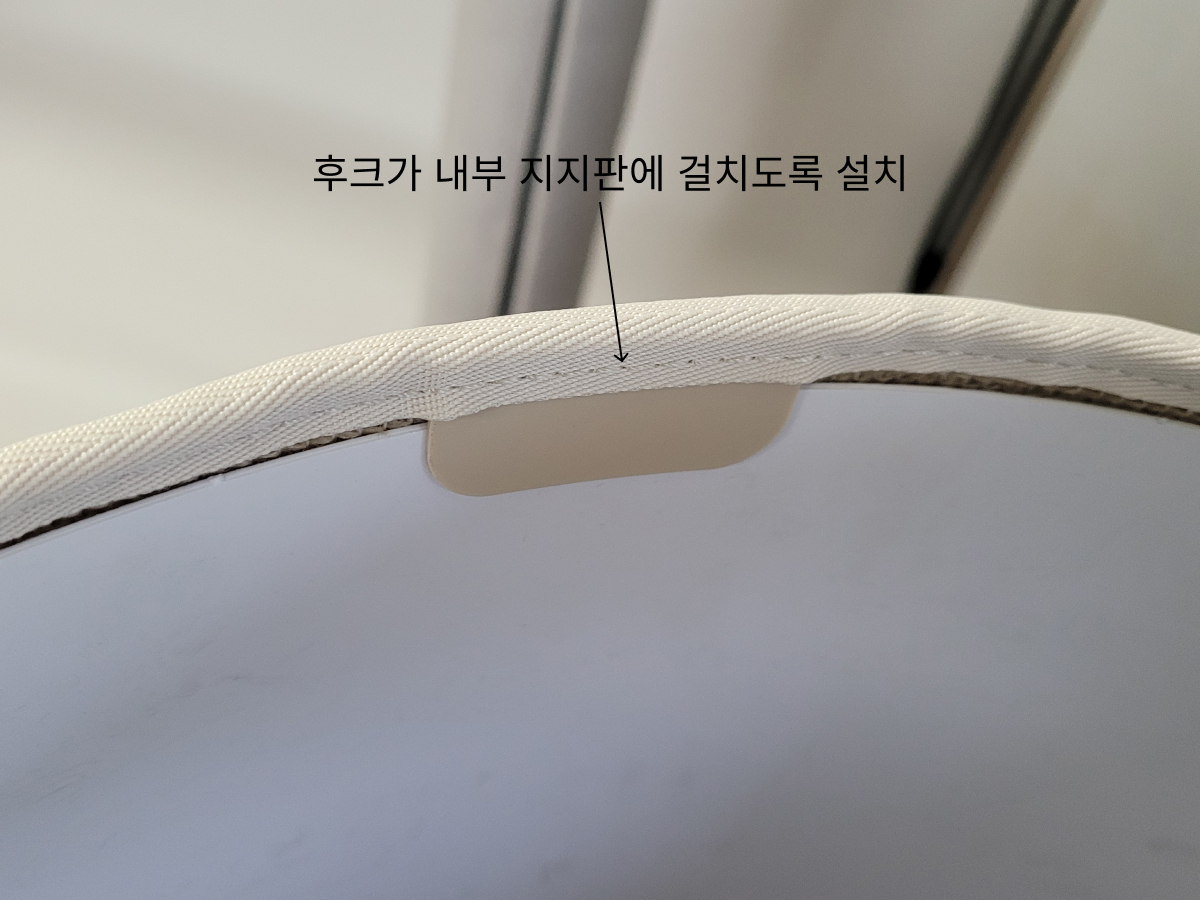

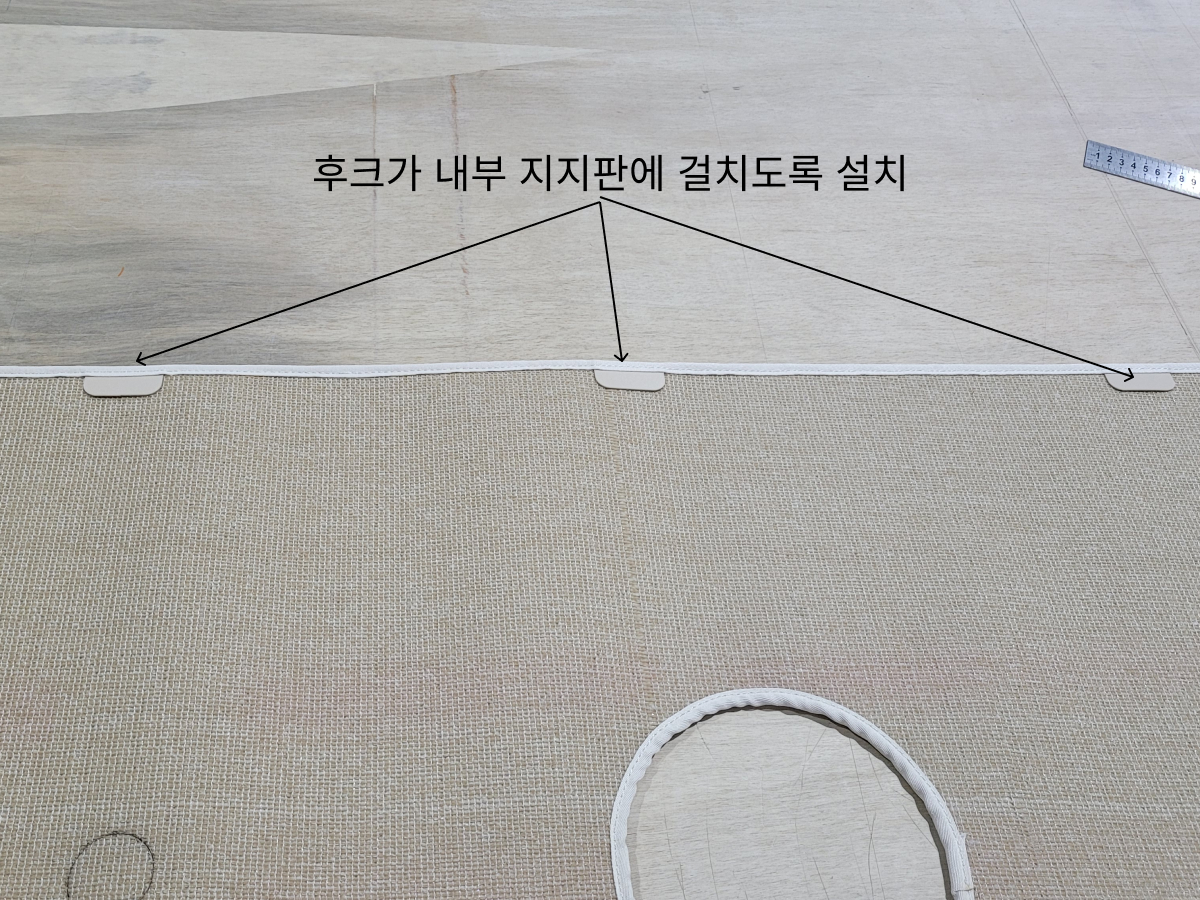

외부 카페트의 위쪽 플라스틱 스트립이 내부 지지판 위에 걸치도록 설치합니다.
주의플라스틱 스트립이 내부 지지판에 걸치지 않으면 카페트가 아래로 내려갑니다.
흰색 라벨 위치 확인
플라스틱 스트립 걸치기

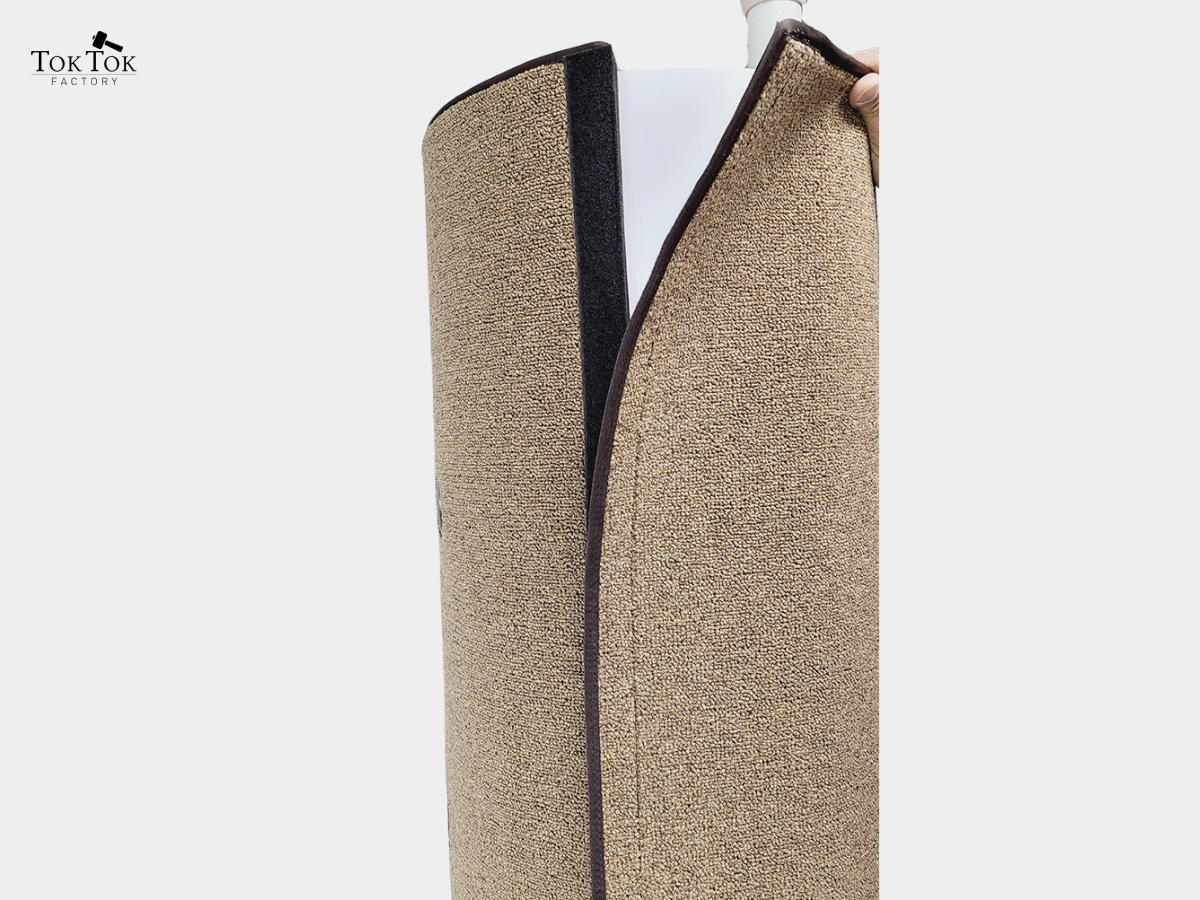

외부카페트 고정 (1)

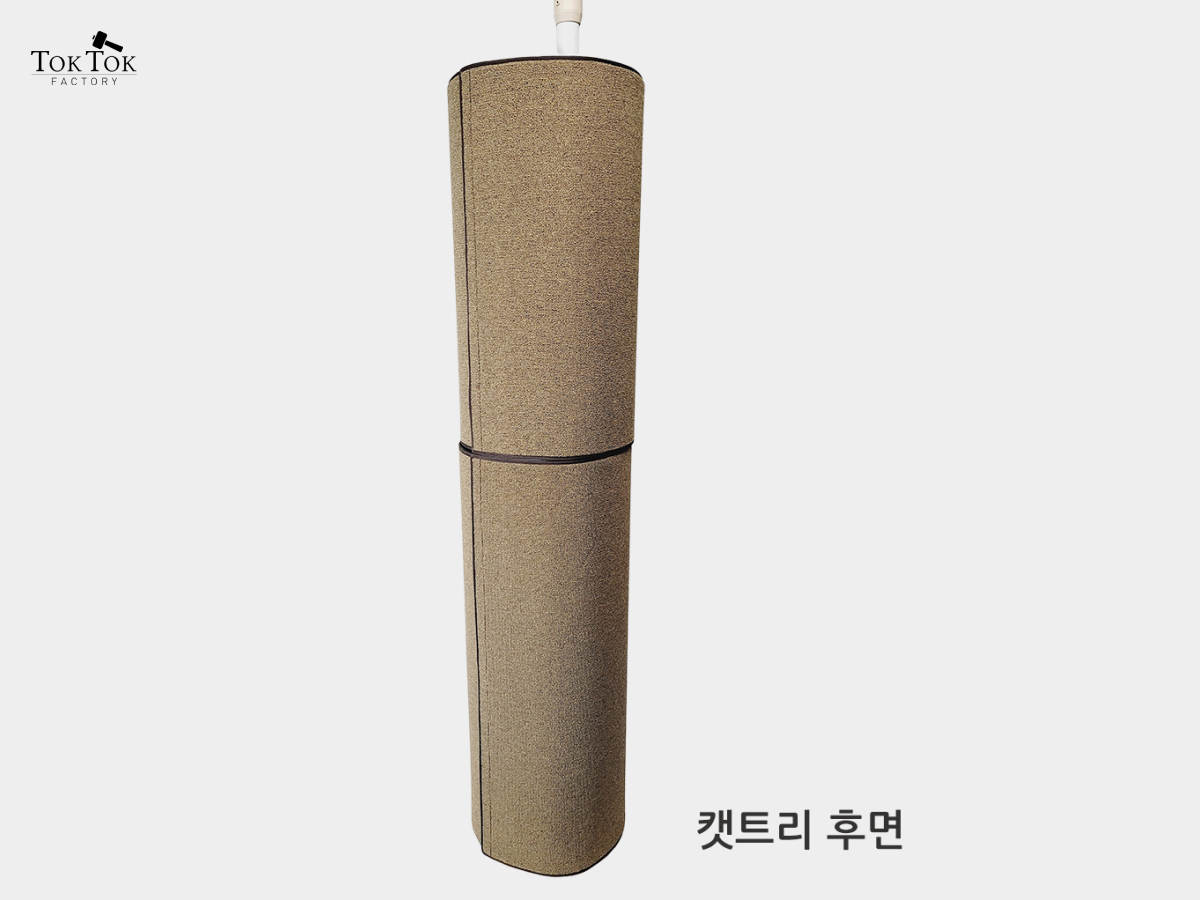

외부카페트 고정 (2)
외부카페트 고정 완성
완성모든 단계가 완료되면 캣트리 조립이 완성됩니다. 고양이가 사용하기 전에 흔들림이 없는지 확인해 주세요.
